» Testy Bestpartner


Prędkość transmisji RDAA-81 (WISP) i UBNT Nanostation M5 (AP)

Przetestowaliśmy wydajność połączenia radiowego pomiędzy RDAA-81 w trybie WISP oraz Ubiquiti NanoStation M5 jako AP. RDAA-81 w konfiguracji PPPoE, użyto koncentratora PPPoE o adresie lokalnym 10.0.0.1 (Mikrotik RB1100AH).

Ustawienia RDAA-81

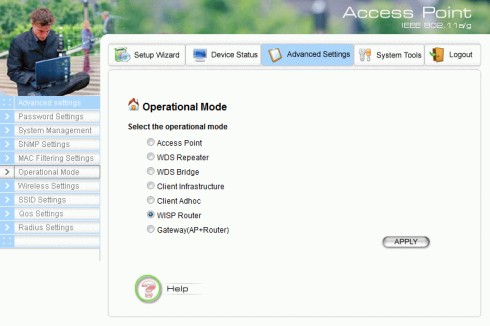

Urządzenie RDAA-81 z oprogramowaniem w wersji 2.01e02 konfigurujemy jako WISP router, z interfejsem WAN skonfigurowanym do obsługi protokołu PPPoE. Po zalogowaniu się o do urządzenia (domyślne hasło to "password", a adres IP 192.168.1.1), w zakładce "Advanced Settings", wybieramy menu pozycję "Operational Mode" i opcję "WIPS Router":

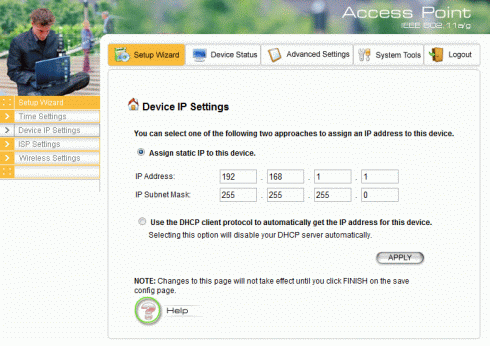

Przechodzimy do zakładki "Setup Wizard" i z menu wybieramy "Device IP Settings". Ustawienia IP dla interfejsu LAN pozostawiamy domyślne:

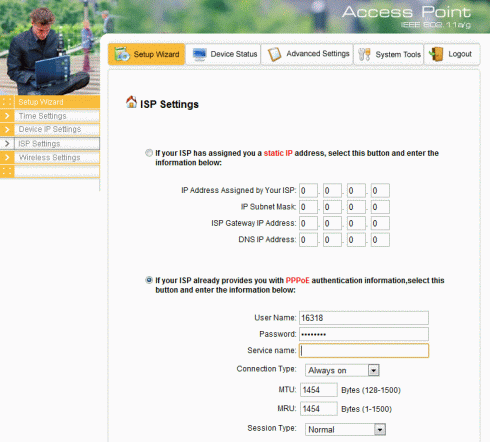

Po zatwierdzeniu przyciskiem "Apply" przechodzimy do zakładki "ISP Settings". Wybieramy tryb połączenia PPPoE i wpisujemy niezbędne parametry:

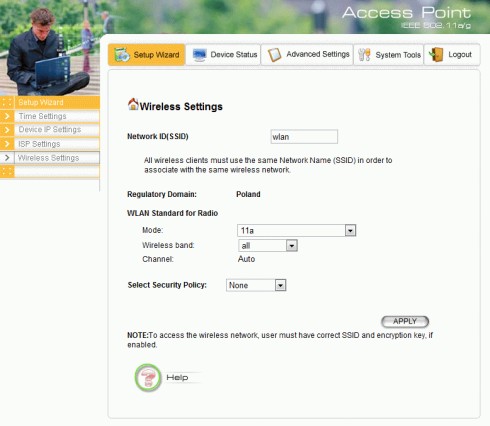

Po zatwierdzeniu ustawień, przechodzimy do zakładki "Wireless Settings", gdzie ustawiamy tryb pracy 11A, oraz SSID:

Zatwierdzamy ustawienia przyciskiem "Apply". Warto zwrócić uwagę na brak możliwości ustawienia prędkości TX speed, oraz zdefiniowania kanału.

Ustawienia NanoStation M5

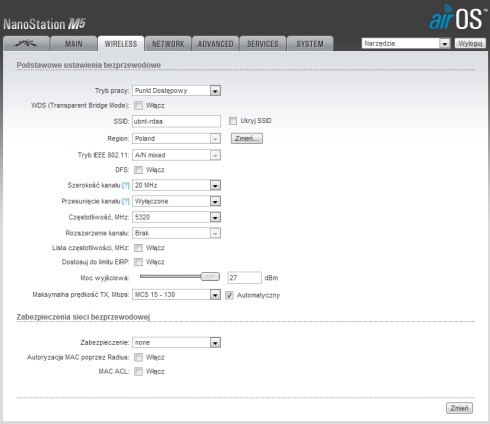

Pozostawiamy na razie RDAA-81 i przechodzimy do konfiguracji UBNT Nanostation M5. Po zalogowaniu się na urządzenie (domyślny adres IP: 192.168.1.20, domyśly login i hasło: "ubnt" i "ubnt"), przechodzimy do zakładki "Wireless" i ustawiamy parametry nadawania jak na obrazku poniżej:

Po zastosowaniu ustawień podłączamy port LAN UBNT M5 do gniazda RB1100AH na którym zestawiony jest serwer PPPoE, i wracamy do RDAA-81.

Połączenie urządzeń

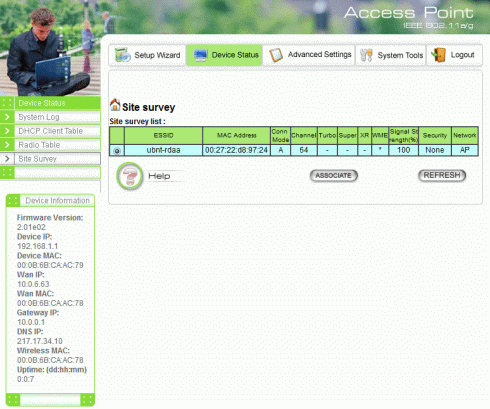

Na urządzeniu RDAA-81 w zakładce "Device Status" przechodzimy do "Site Survey" i odczytujemy dostępne w eterze nadajniki:

Zaznaczamy znalezione w eterze UBNT i wybór zatwierdzamy przyciskiem "Associate", po przyłączeniu nadajnik w tabeli zmieni tło wiersza na turkusowy:

Po połączeniu się urządzeń, podpinamy do portu LAN RDAA-81 komputer PC, i wykonujemy testy przepustowości pomiędzy PC i koncentratorem PPPoE za pomocą programu BTEST. Oto ustawienia programu i wyniki testów:

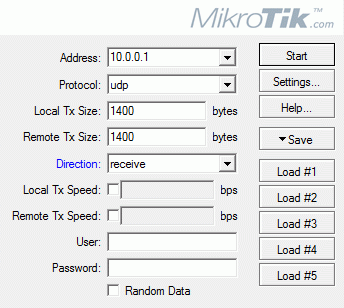

UDP / receive / 1400 bajtów:

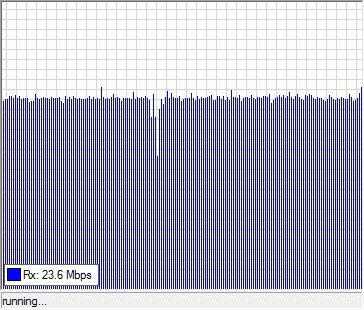

Uzyskany rezultat:

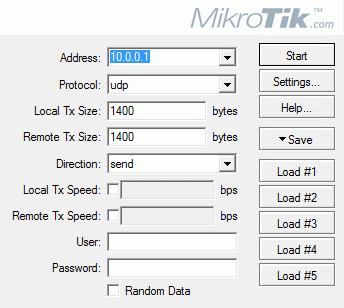

UDP / send / 1400 bajtów:

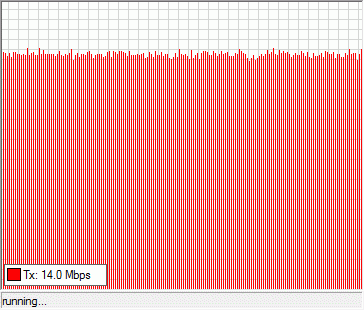

I uzyskany rezultat:

Pomijając niewielki narzut związany z zastosowaniem PPPoE, wydajność pakietowa RDAA-81 w trybie routera znacząco wpływa na uzyskane wyniki.

Regulacja mocy nadawania w RDAA-81

Przetestujemy też możliwość obniżenia mocy nadawania w RDAA-81 za pomocą odczytów z UBNT NS5 w trybie AP. Ewentualne obniżenie mocy nadawania można ustawić w zakładce "Advanced Settings", z menu wybierając odpowiednią wartość "Transmit Power". Przy braku redukcji mocy:

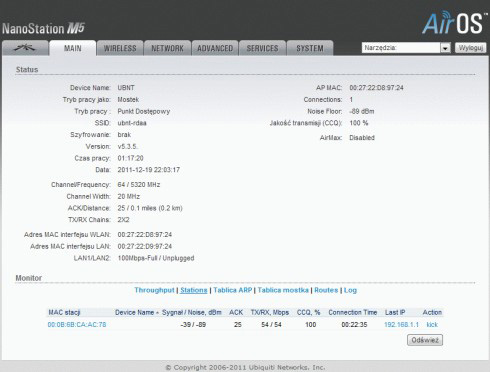

Odczyt na UBNT to -39dB:

Przy redukcji mocy o połowę (7dB):

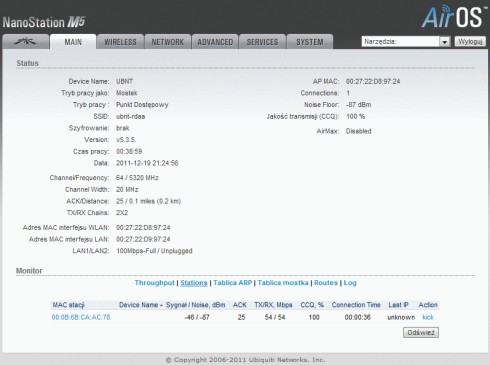

Odczyt to -46 dB (a więc zgodny z zadanym obniżeniem mocy):

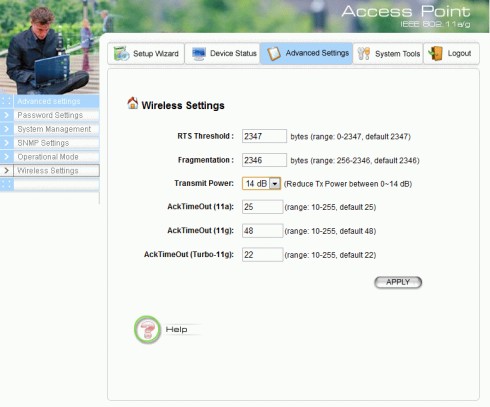

Przy maksymalnym możliwym obniżeniu (14dB):

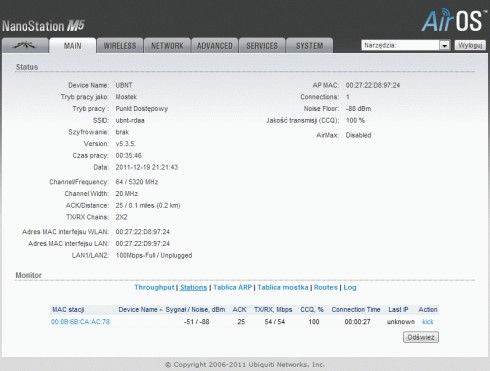

Odczyt wynosi -51 dB, zatem w RDAA-81 można dość precyzyjnie sterować mocą nadawania.:
