UNT Nanostation M5, XM-5.5: kanały o szerokości 3/5/8/30 MHz



Ubiquiti Networks NanoStation MIMO M5 jest Access Pointem pracującym zgodnie ze standardem 802.11a/n na częstotliwości 5 GHz zintegrowanym z anteną dwupolaryzacyjną 16dBi, 2 x Ethernet, zasilanym przez PoE. Jest to rozwiązanie zarówno do instalacji zewnętrznych (na szczególną uwagę zasługuje bardzo szeroki zakres temperaturowy pracy od -40C do +85C) jak i instalacji wewnętrznych (bardzo małe rozmiary i waga oraz duża estetyka). NanoStation5 MIMO5 M5 jest oparty o chipset Atheros, a o parametry modułu radiowego nie trzeba się obawiać gdyż firma Ubiquiti Networks jest znana z najlepszych kart MiniPCI dostępnych na rynku. Na tylnym panelu Access Pointa znajdują się 4 diody LED, które prezentują aktualny poziom sygnału (RSSI) ustawiany programowo dla każdej diody. Całością można zarządzać przez prosty interfejs www systemu AirOS.

Testy urządzeń używających nowych szerokości kanałów

Wraz z wersją 5.5 oprogramowania AirOS umożliwono korzystanie z dodatkowych szerokości kanałów: 3, 5, 8, oraz 30MHz.

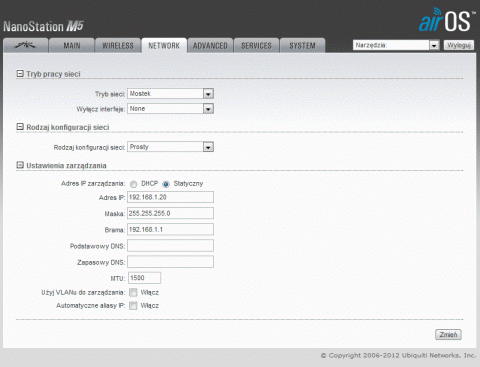

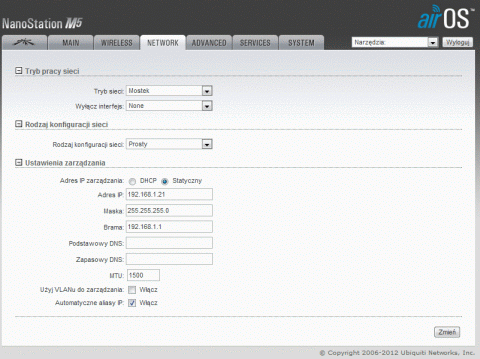

Ustawiamy adresację IP dla Nanostation #1:

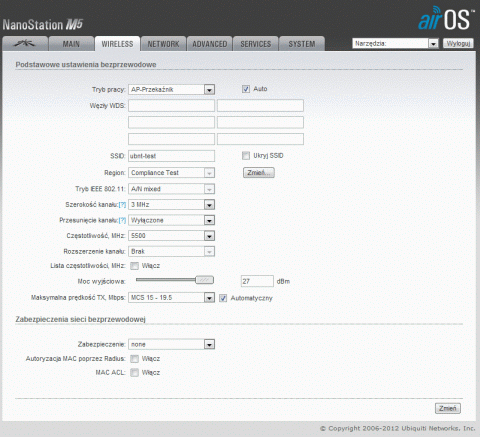

Ustawiamy tryb pracy AP-przekaźnik, pasmo 3MHz:

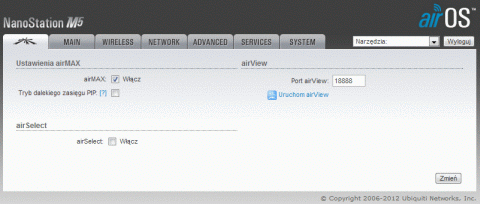

Pozostawiamy włączony airMAX, ale wyłączone rozszerzenie PtP:

Ustawiamy adresację IP dla urządzenia Nanostation #2:

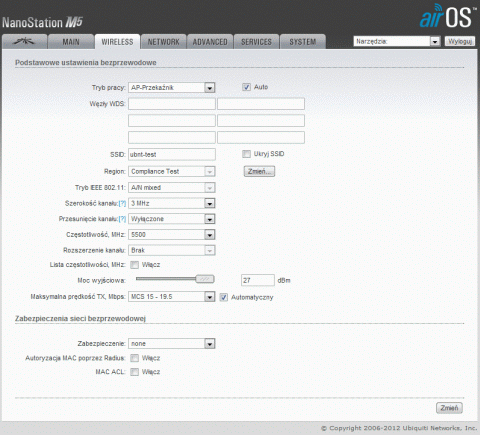

Tryb pracy również jako AP-przekaźnik z WDS, szerokość kanału 3MHz:

Na Nanostation #2 również włączamy airMAX, a wyłączamy PtP:

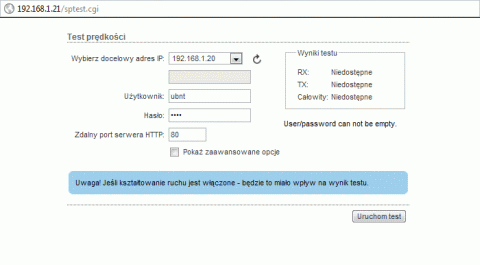

Test prędkości dla w/w ustawień pomiędzy Nanostation #1 i #2:

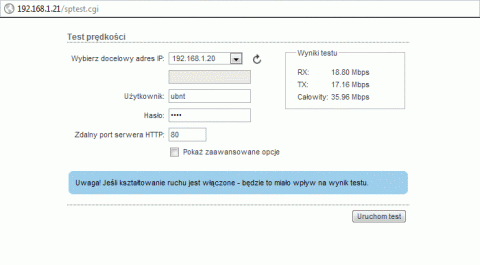

Tryb duplex, bez PtP, szerokość kanału 3MHz:

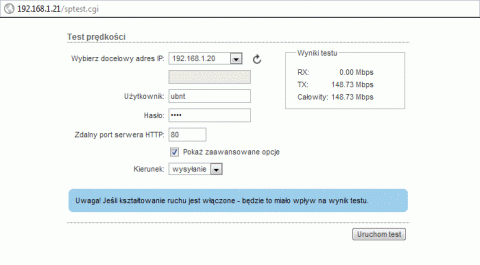

Tryb wysyłanie, bez PtP, szerokość kanału 3MHz:

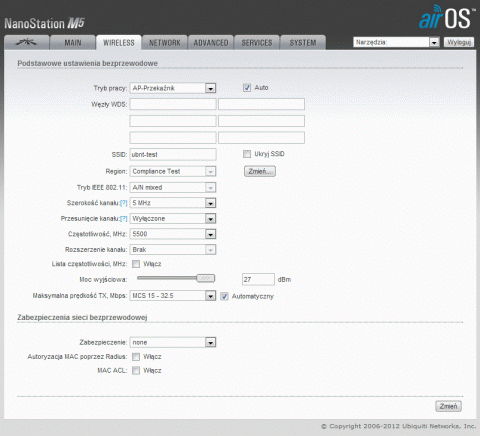

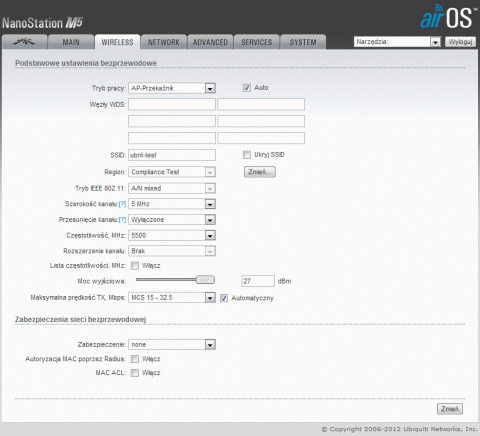

Zmieniamy szerokość kanału na Nanostation #1 na 5MHz:

To samo ustawienie wykonujemy dla Nanostation #2:

Tryb duplex, bez PtP, szerokość kanału 5MHz:

Tryb wysyłanie, bez PtP, szerokość kanału 5MHz:

Ustawiamy szerokość kanału na 8MHz na Nanostation #1:

Te samą szerokość 8MHz ustawiamy na Nanostation #2:

Tryb duplex, bez PtP, szerokość kanału 8MHz:

Tryb wysyłanie, bez PtP, szerokość kanału 8MHz:

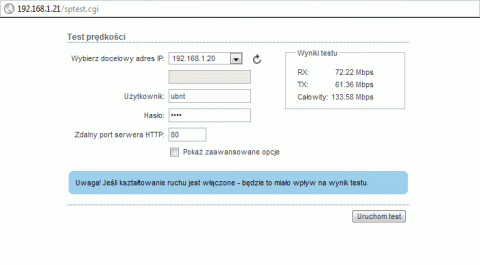

Tryb duplex, bez PtP, szerokość kanału 30MHz:

Tryb wysyłanie, bez PtP, szerokość kanału 30MHz:

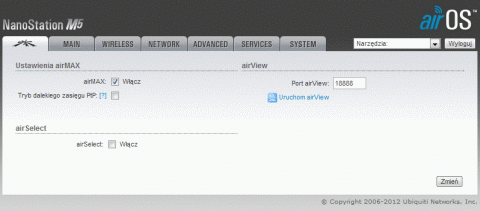

Na urządzeniu Nanostation #1 i #2 właczamy tryb PtP w zakłace AirMAX:

Urządzenie Nanostation #1 pozostawiamy w trybie AP-przekaźnik, i włączamy szerokość kanału 3MHz:

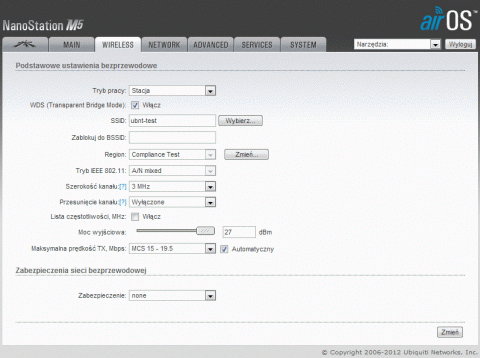

Urządzenie Nanostation #2 ustawiamy jako Stację, z przezroczystym trybem WDS, szerokość kanału 3MHz:

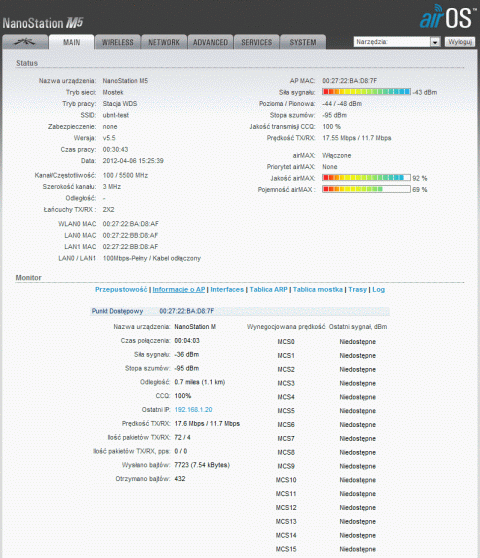

Parametry połączenia przy szerokości kanału 3MHz:

Tryb duplex, z PtP, szerokość kanału 3MHz:

Zmieniamy szerokość kanału na Nanostation #1 AP na 5MHz:

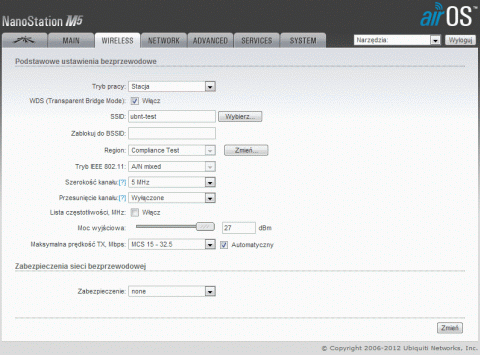

Taką samą zmianę szerokości kanału na 5MHz uzyskujemy na stacji:

Parametry połączenia dla szerokości kanału 5MHz:

Tryb duplex, z PtP, szerokość kanału 5MHz:

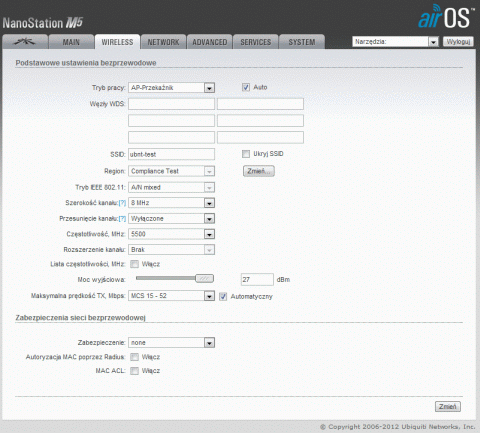

Ustawiamy szerokość kanału na Nanostation #1 AP na 8MHz:

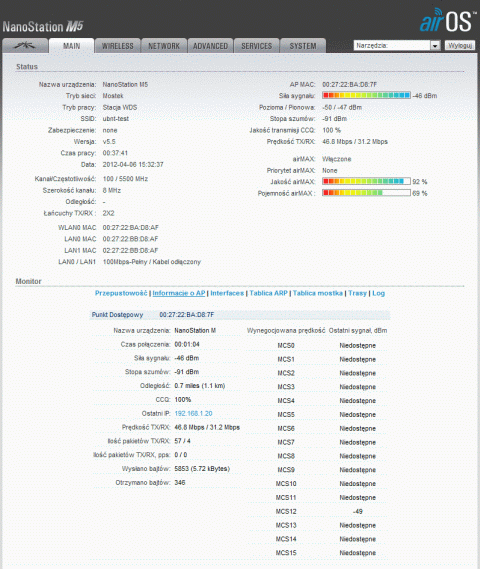

Ustawiamy 8MHz na Stacji Nanostation #2, parametry połączenia:

Tryb duplex, z PtP, szerokość kanału 8MHz:

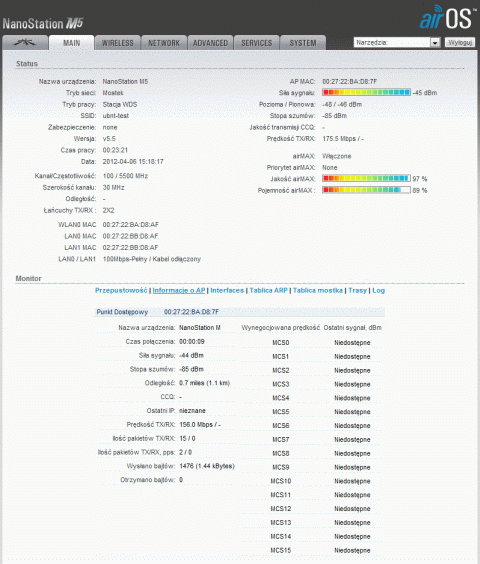

Dla ostatniego testu używamy szerokości kanału 30MHz na AP i stacji:

Tryb duplex, z PtP, szerokość kanału 30MHz:

Pobór energii

Zmierzony pobór energii dla jednego urządzenia to 7.9W.
