Ubiquiti ToughSWITCH PoE PRO 8xGE

ToughSWITCH PoE PRO

TOUGHSwitch PoE PRO jest to w pełni zarządzalny switch dużej wydajności który posiada 8 gigabitowych portów Ethernet, konstrukcję z aluminium oraz 150 Watowy wbudowany zasilacz. TOUGHSwitch PRO jest w stanie zasilć osiem portów napieciem 24V lub 48V (definiowane w oprogramowaniu). Jest to idealne rozwiązanie do zastosowania zasilania PoE dla urzadzeń AirMax - stacji bazowych oraz pozostałych urzadzeń Ubiquiti.

Obudowa i gniazda

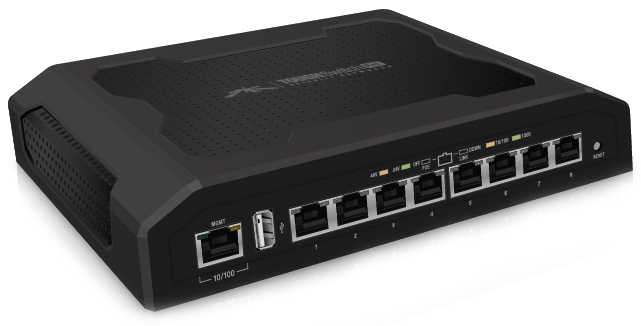

Obudowa zawiera 8 gniazd Gigabit ethernet z zasilaniem PoE. Przy każdym gnieździe RJ45 znajdują się dwie diody.

Po lewej dioda PoE, po prawej dioda Link.

Wyłączona dioda PoE symbolizuje brak zasilania PoE na porcie, dioda zielona to zasilanie 24V, a dioda pomarańczowa 48V.

Kolorystyka diody Link ma następujące znaczenie: pomarańczowa oznacza wynegocjowaną prędkość 100Mbps, pomarańczowa - 1000Mbps.

Dodatkowo przy samym lewym brzegu urządzenia znajduje się port Management (10/100Mbps).

W obudowie znajduje się też jak na razie zarezerwowane dla przyszłego użytku gniazdo USB oraz przycisk Reset umożliwiający przywrócenie ustawień fabrycznych.

Oprogramowanie switcha

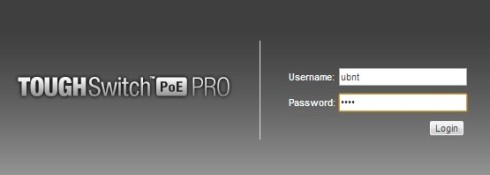

Switchem można zarządzań poprzez serwer WWW, tradycyjnie dla urządzeń UBNT na domyślnym adresie IP 192.168.1.20 z loginem oraz hasłem "ubnt", poniżej ekran logowania:

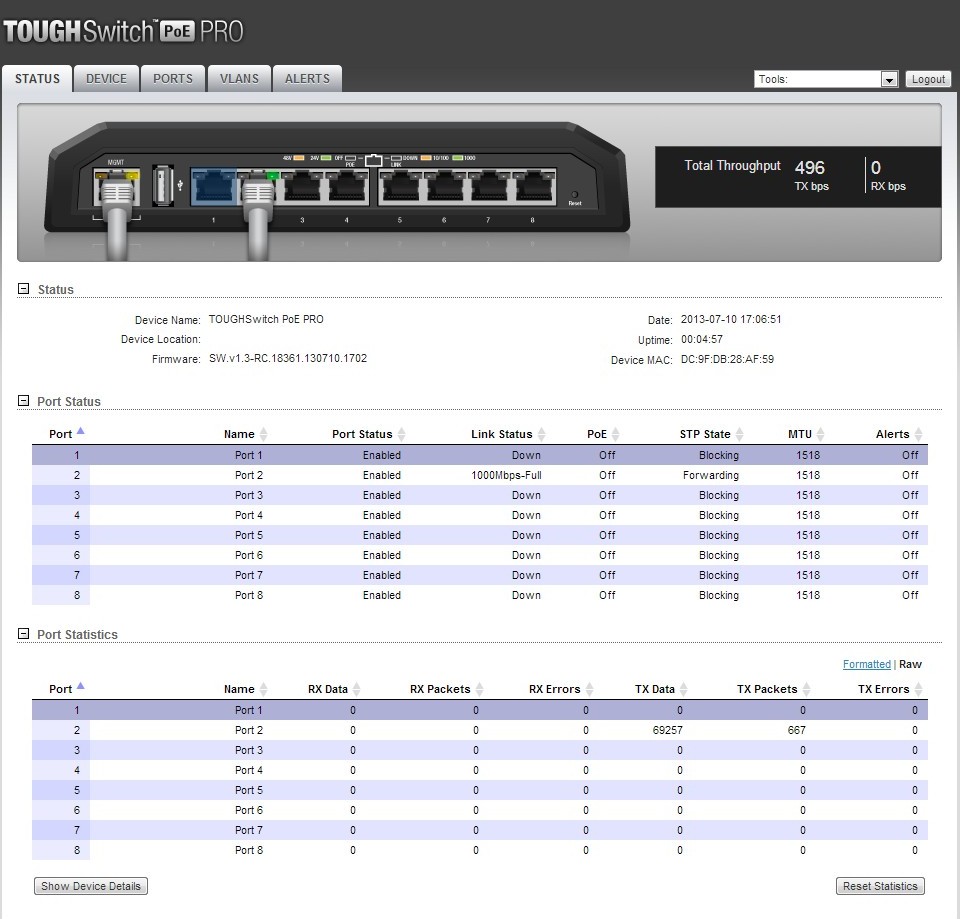

Po zalogowaniu się wita użytkownika zakładka "Status", z przeglądem konfiguracji portów ethernetowych:

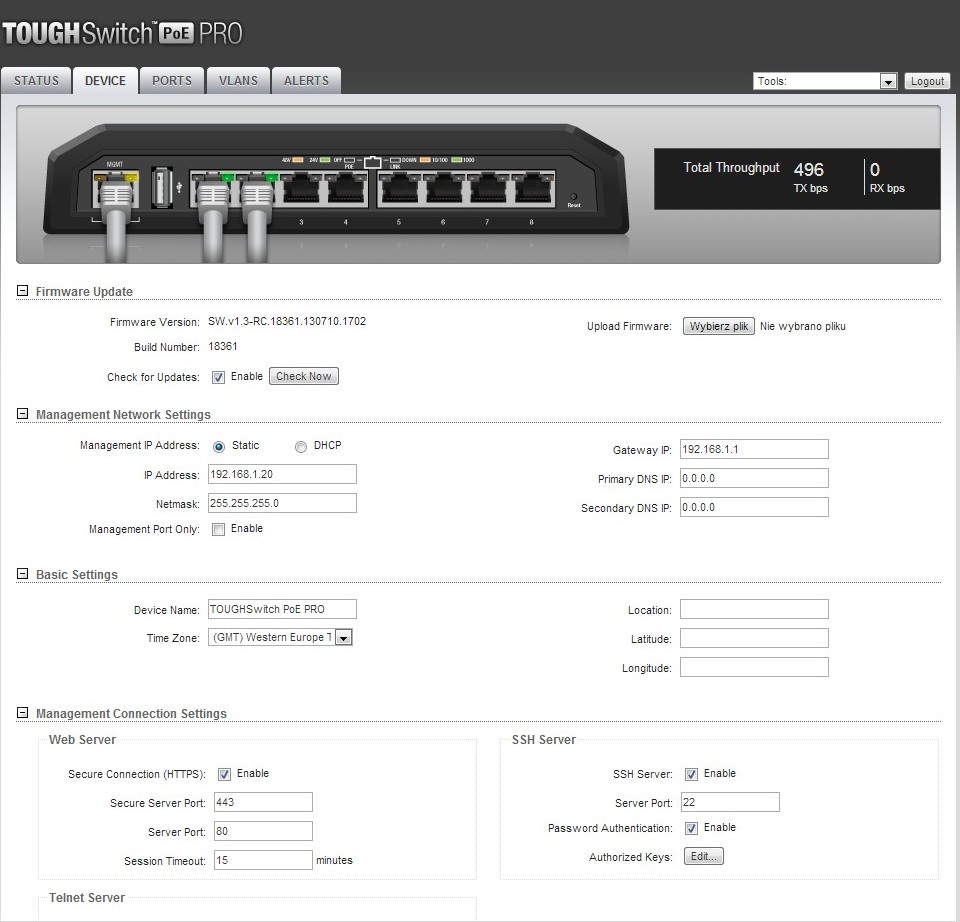

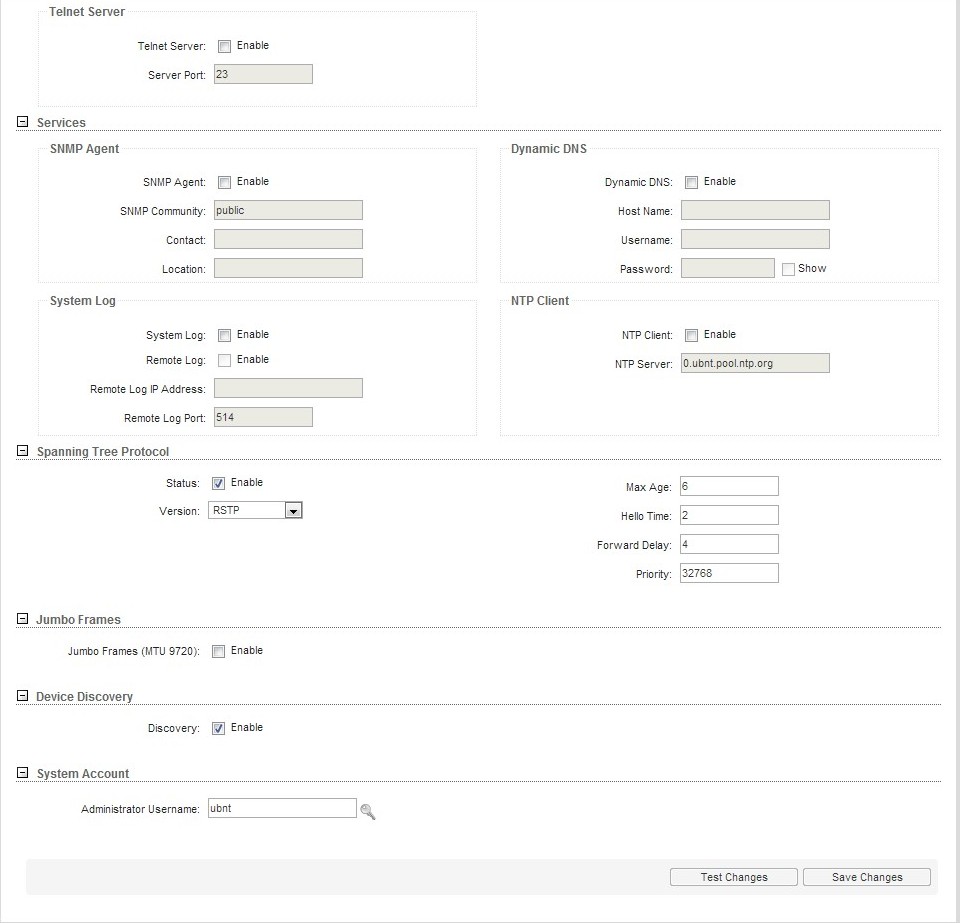

Opcje zakładki "Device" znane są z innych urządzeń UBNT na których zainstalowano system AirOS:

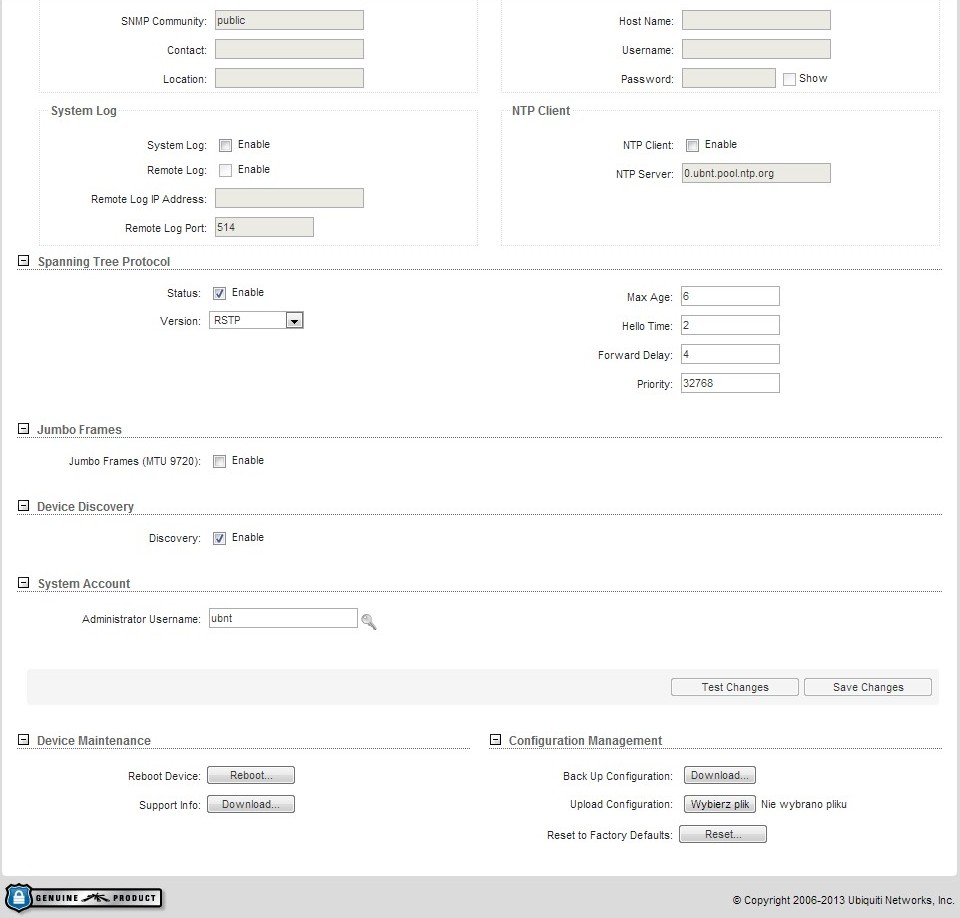

Dalszy ciąg zakładki "Device":

Przed testami aktualizujemy nasz switch do najnowszej wersji firmware'u (1.3):

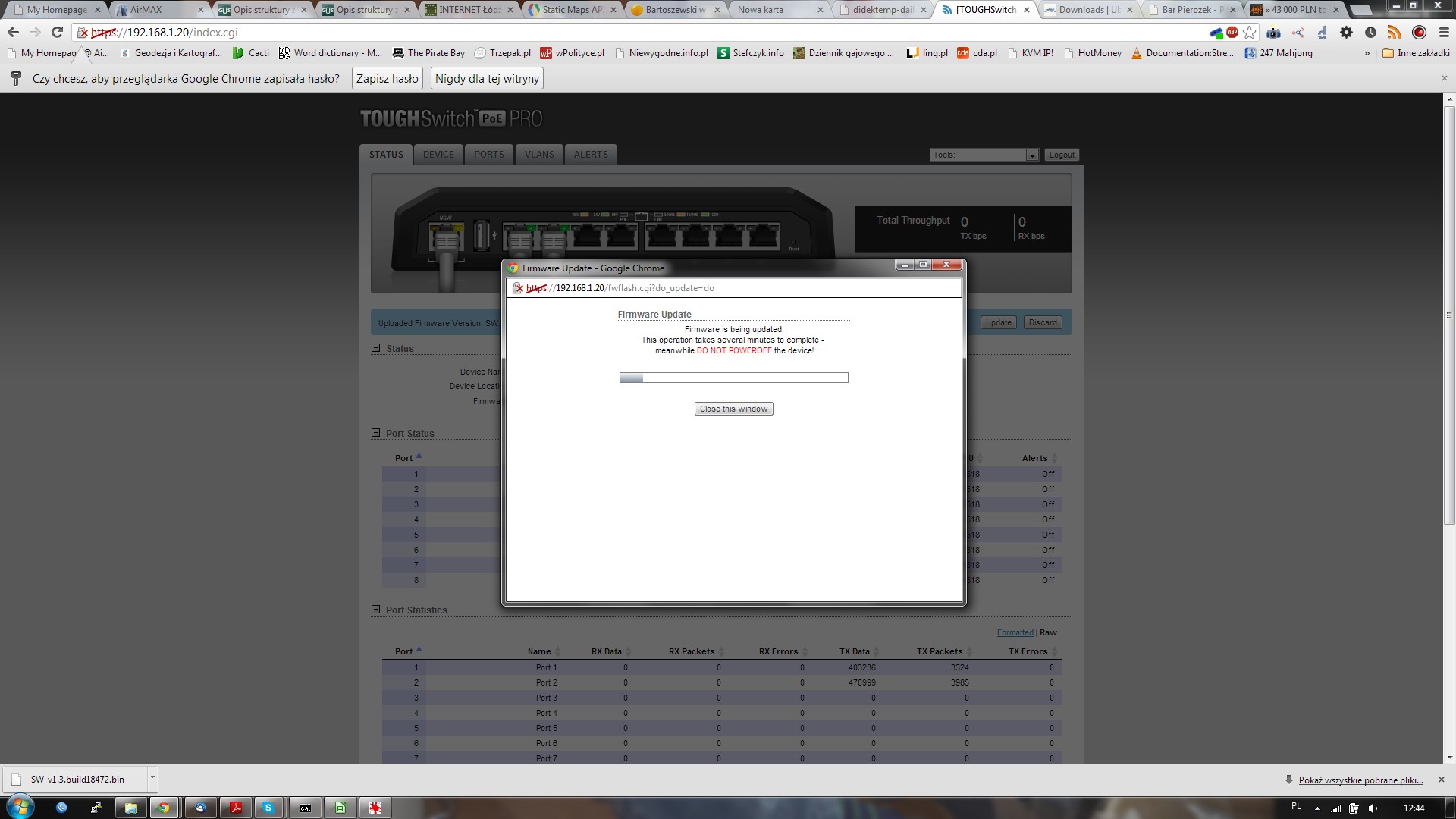

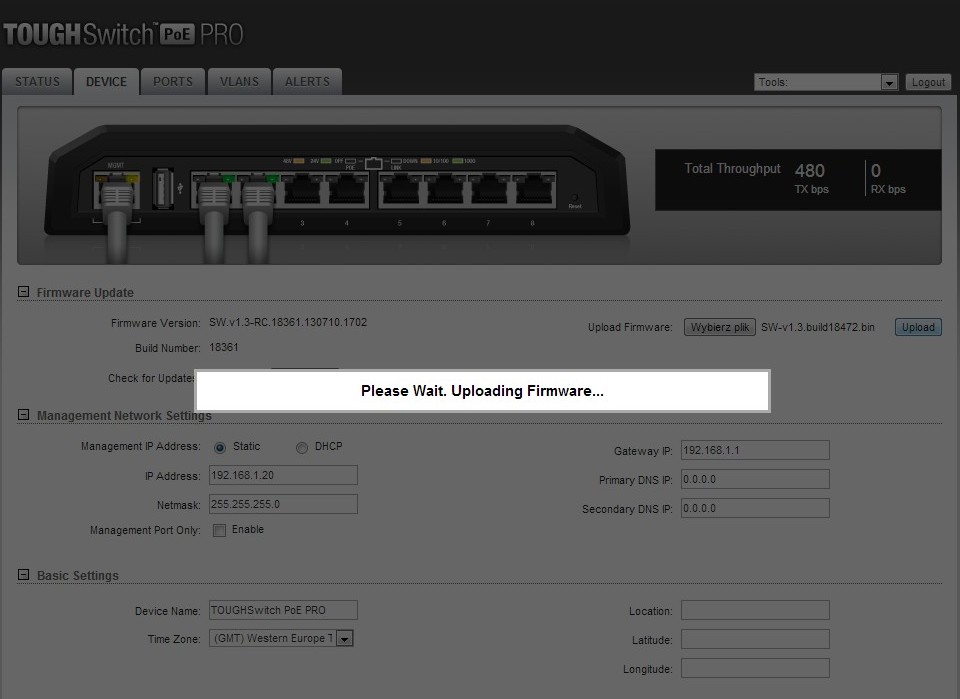

Po załadowaniu pliku i wciśnięciu przycisku "Upgrade":

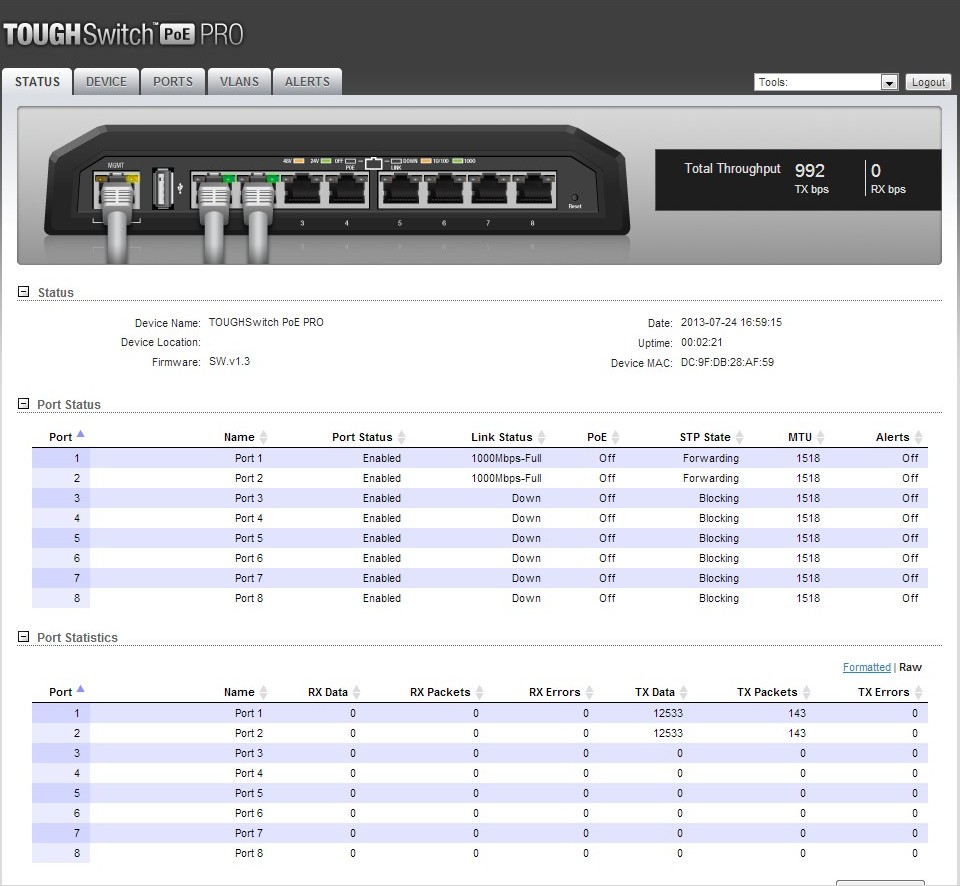

Zakładka status, z pokazanym najnowszym FW w wersji 1.3:

Test rzeczywistej prędkości pomiędzy dwoma portami GE:

------------------------------------------------------------
Client connecting to 192.168.10.101, UDP port 5001
Sending 8972 byte datagrams
UDP buffer size: 32.0 MByte (WARNING: requested 16.0 MByte)
------------------------------------------------------------
[  3] local 192.168.10.103 port 42070 connected with 192.168.10.101 port 5001
[ ID] Interval       Transfer     Bandwidth
[  3]  0.0-10.0 sec  1.16 GBytes  1.00 Gbits/sec
[  3] Sent 695918 datagrams
[  3] Server Report:
[  3]  0.0-10.0 sec  1.16 GBytes  1.00 Gbits/sec   0.814 ms    0/139463 (0%)
[  3]  0.0-10.0 sec  1 datagrams received out-of-order

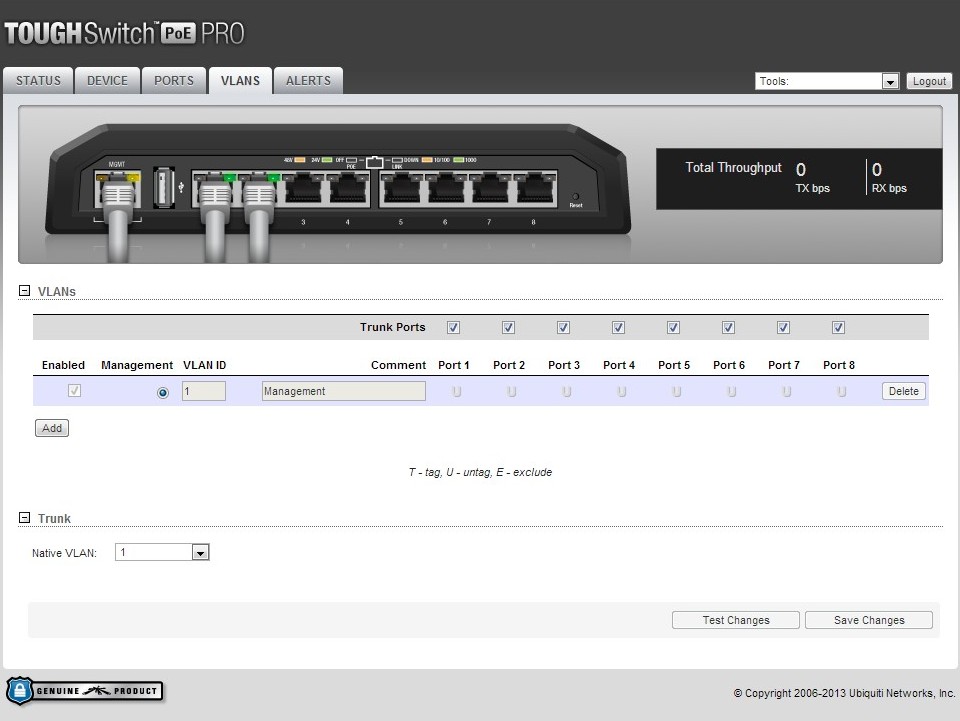

Zakładka "VLAN" daje możliwość ustawienia VLANów na portach, oraz zdefiniowania ich roli jako TRUNK. W wersji 1.3 brak możliwości tworzenia tzw. Per-port VLAN lub Private VLAN. Nie ma też opcji tzw. izolacji portów (port isolation), dostępnej w innych urządzeniach np. TP-LINK, Cisco.

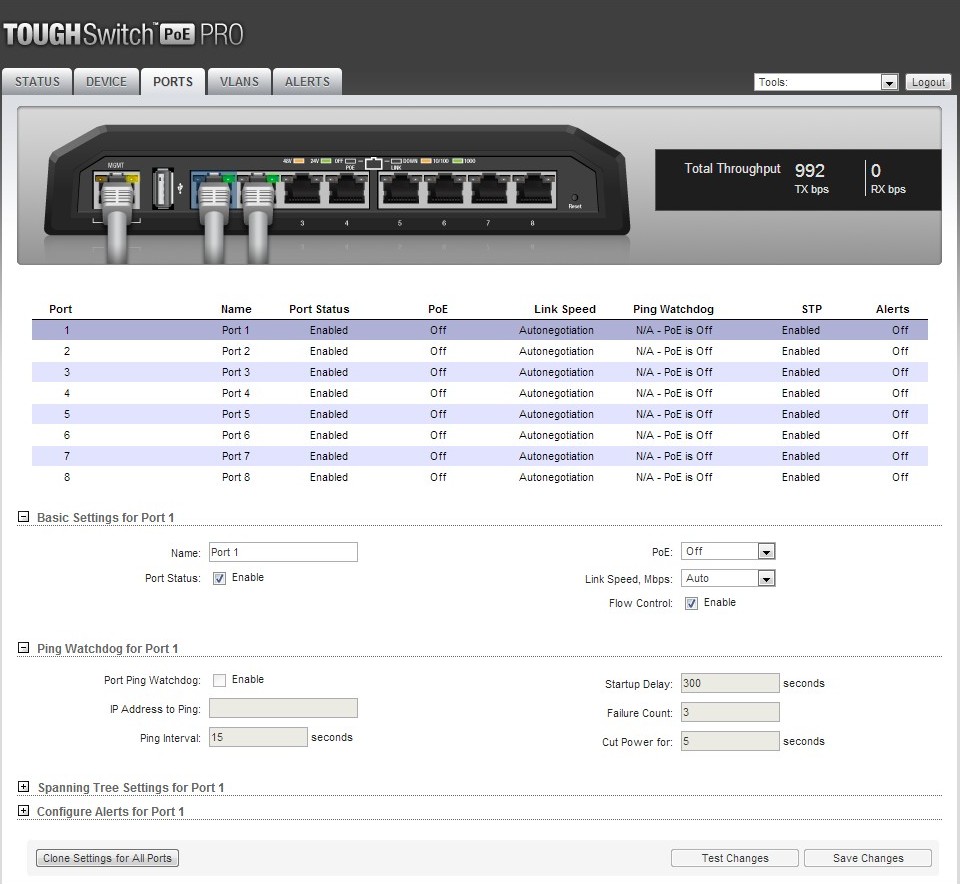

Przechodzimy do najciekawszej naszym zdaniem zakładki "Ports", gdzie zdefiniować można m.in. zasilanie PoE na każym porcie osobno, ping watchdog dla każdego portu wraz z możliwością odcięcia zasilania w przypadku braku odpowiedzi, oraz alarmów dla portu (np. w oparciu o graniczne przepustowości):

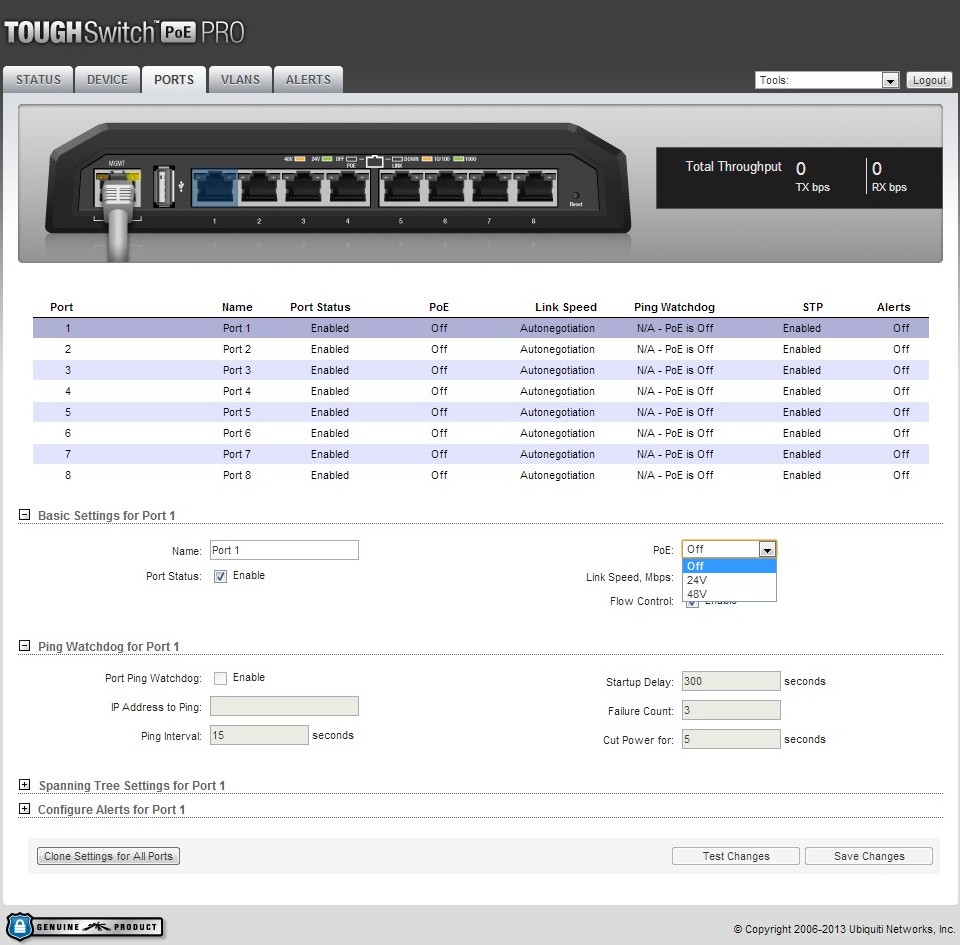

Zasilanie PoE dla każdego portu można ustawić w standardzie 24V lub 48V:

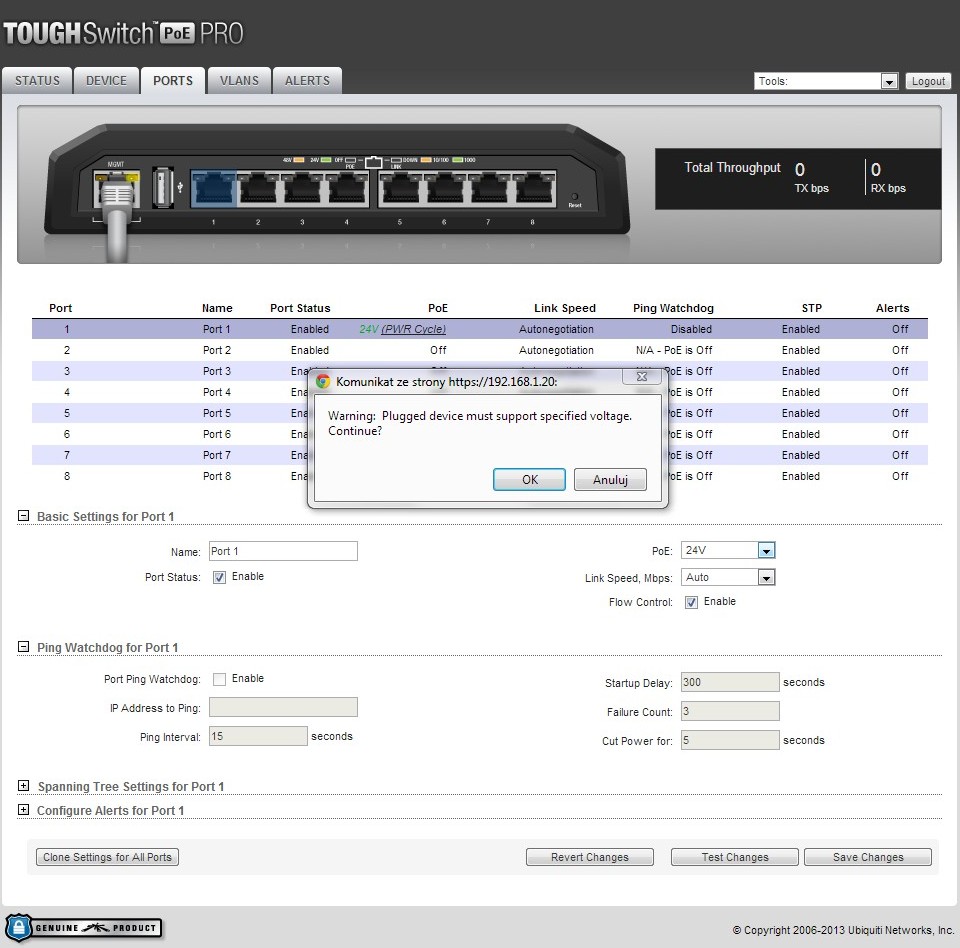

Ustawienie zasilania PoE zabezpieczone jest dodatkowym potwierdzeniem:

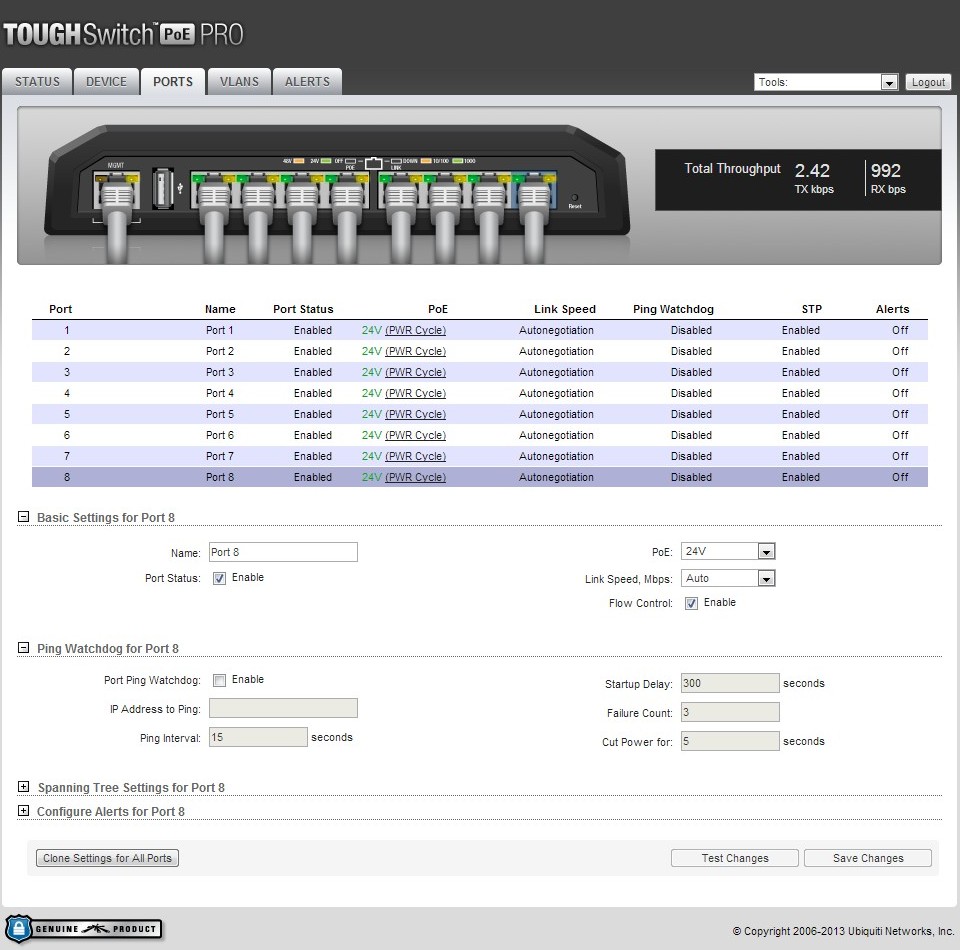

Wygląd zakładki ports z podłączonymi 8 urządzeniami, zasilanymi poprzez 24V PoE:


Pobór prądu zmierzony w gnieździe 230V AC zasilającym switcha, przy podłączonych następujących urządzeniach korzystających z zasilania PoE:

Rodzaj i ilość Maks. pobór prądu w Amperach Typ PoE
Nanobridge M5 x 1szt.
0,07
24 V
Nanobridge M5 x 2szt.
0,09
24 V
Nanobridge M5 x 3szt.
0,11
24 V
Nanobridge M5 x 4szt.
0,13
24 V
Nanobridge M5 x 5szt.
0,14
24 V
Nanobridge M5 x 6szt.
0,16
24 V
Nanobridge M5 x 7szt.
0,19
24 V
Nanobridge M5 x 8szt.
0,23
24 V
Mikrotik RB433 + 3xCM9
0,08
24 V
Compex WPP54A
0,07
48 V
TP-LINK TL-WA7510N
0,07 - urządzenie restartuje się
24 V

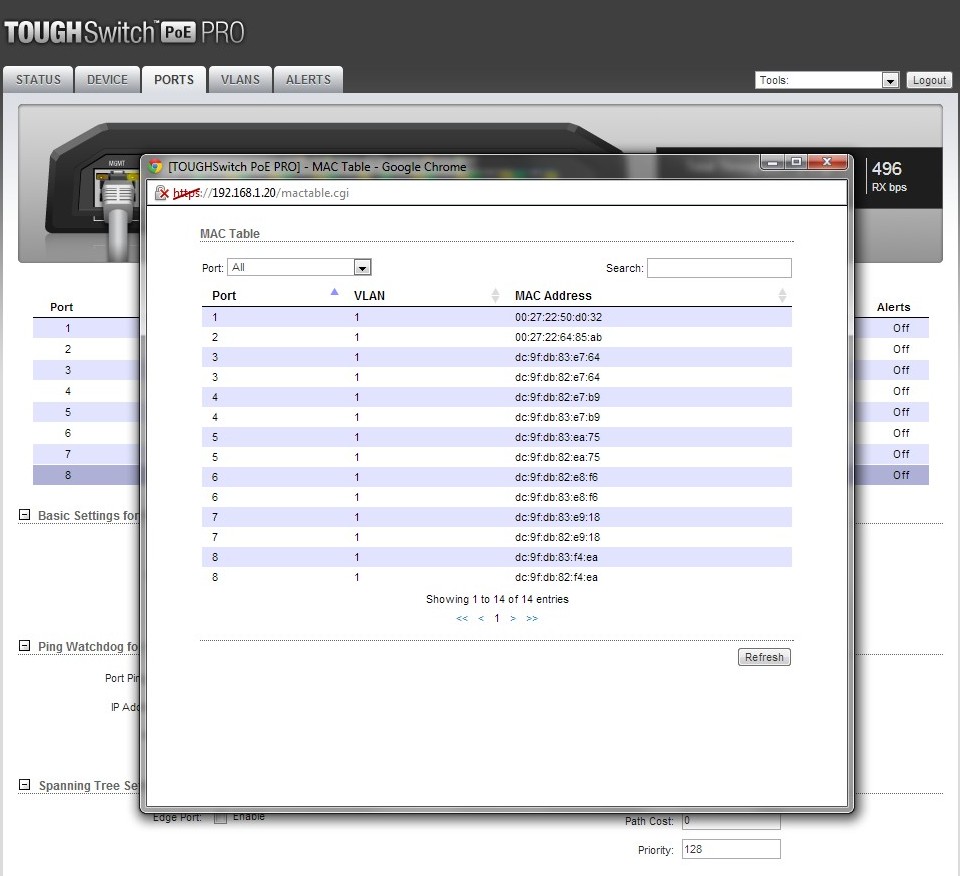

Tablica ARP z opcji Narzędzia dubluje dziwnie wpisy ARP, jednak poniżej widać 8 podłączonych urządzeń produkcji UBNT:

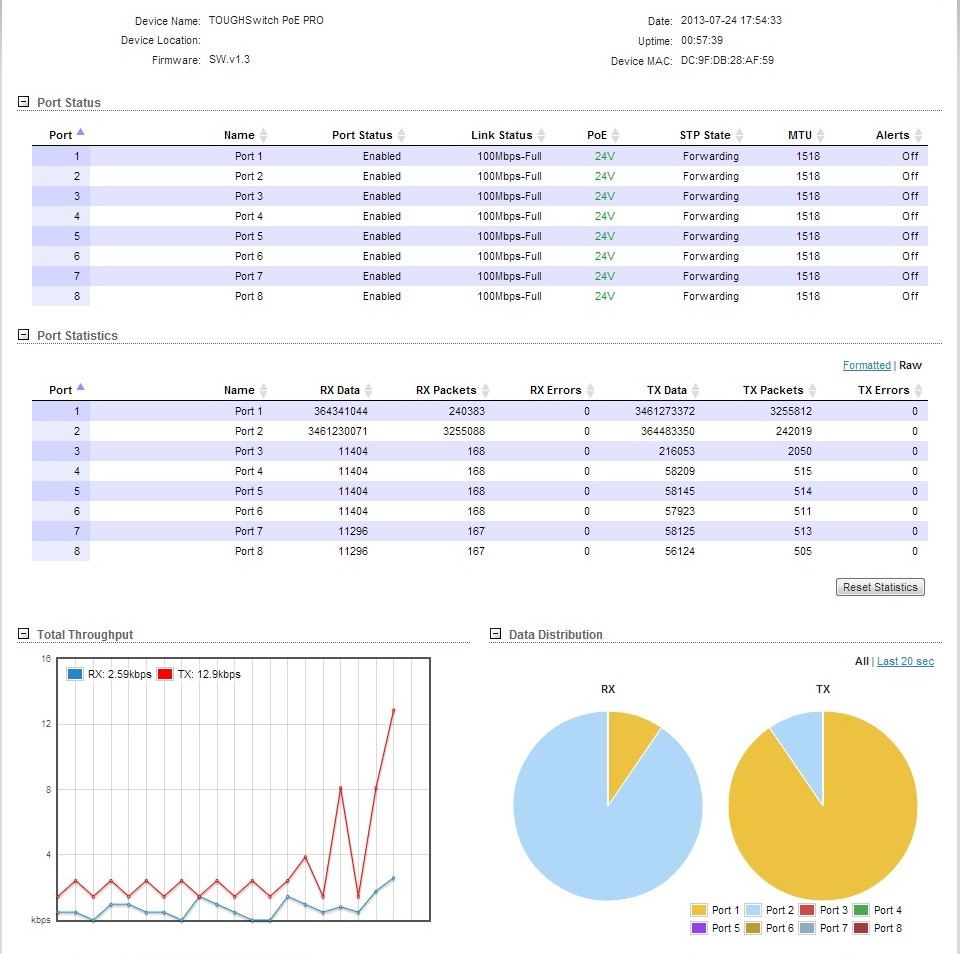

Raz jeszcze zakładka "Status" z podsumowaniem pracy portów:

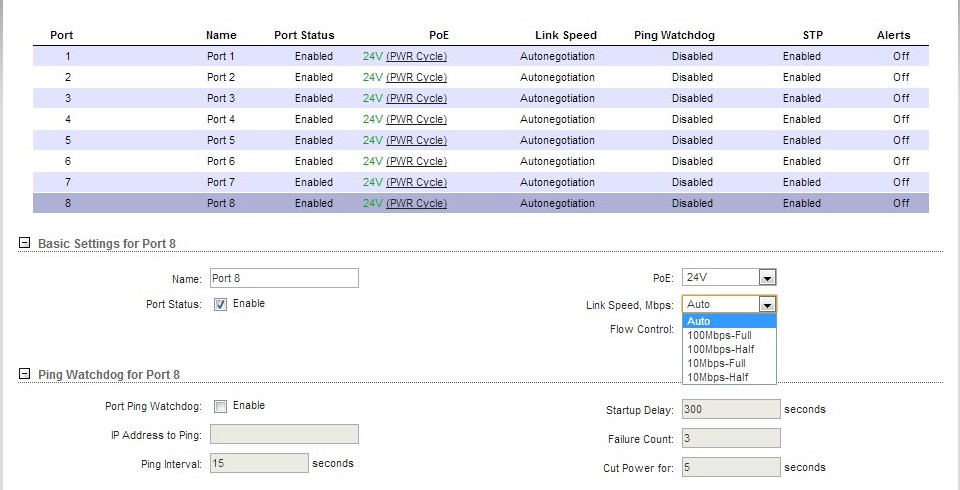

Brak możlwości "ręcznego" ustawienia portu na 1Gbit, pozotaje jedynie opcja autonegocjacji prędkości portu:
