 Bestpartner » Testy Bestpartner


Tenda Wireless-N Router W316R: testy wydajności

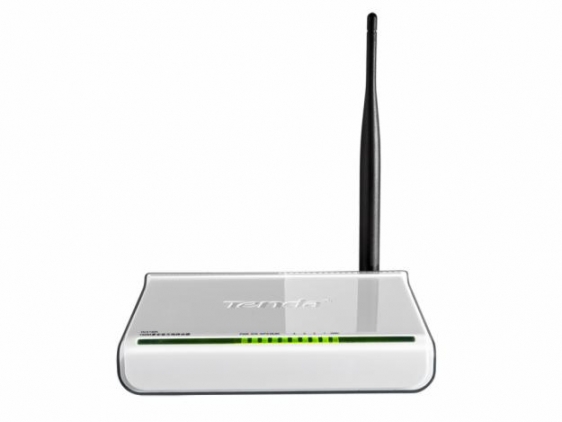

Tenda W316R to pracujący w standardzie 802.11n bezprzewodowy router osiągający 4x większe prędkości oraz 3x większy zasięg niż standard 802.11g. Urządzenie pozostaje w pełni zgodne ze poprzednimi wersjami standardu - 802.11b oraz 802.11g. Maksymalna prędkość transmisji bezprzewodowej wynosi wynosi 150Mbps. Router wyposażono w zewnętrzną antenę o mocy 5dBi, 1 port WAN, 4 porty 10/100Mbps oraz funkcję firewall'a. Tenda W316R dedykowany jest segmentowi SOHO oraz użytkownikom domowym. Najważniejsze cechy: AP, router, switch, firewall - wszystko w jednej obudowie. Zgodność ze standardem 802.11n - prędkość transmisji bezprzewodowej sięgająca 150Mbps. Rozległy zakres sieci kompatybilność ze standardami 802.11b oraz 802.11g zabezpieczenie sieci za poprzez wykorzystanie WPA/WPA2. Wsparcie dla QoS. Łatwa instalacja.

Testy wydajności Ethernet

Testy przeprowadzamy za pomocą dwóch stacji roboczych generujących pakiety UDP z użyciem programu iperf, z pomocą protokołu UDP.

Router domyślnie ustawiony jest na adresie IP 192.168.0.1 i nie posiada hasła. Aby przejść do ustawień zaawansowanych należy wybrać "Advanced Settings", tuż poniżej ustawień logowania dla ADSL/PPPoE:

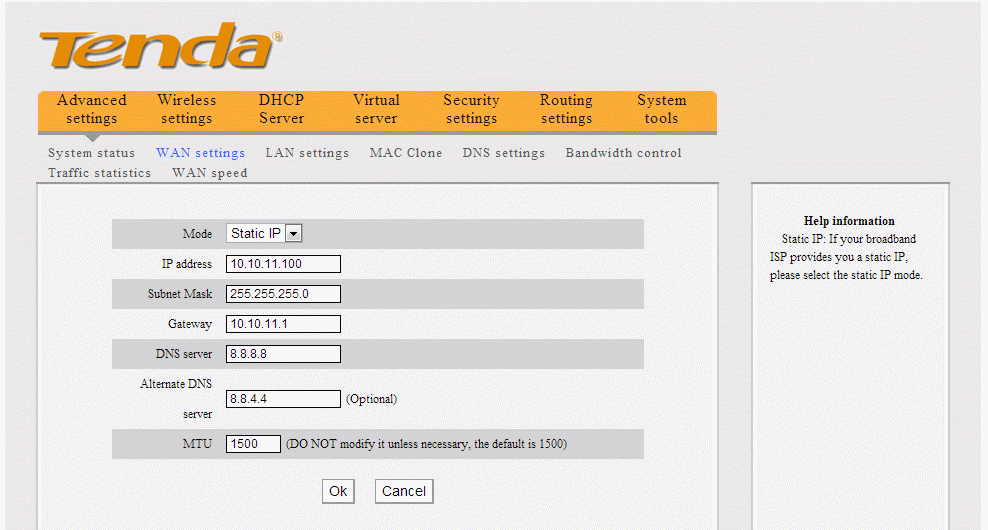

Ustawiamy adresację dla interfejsów WAN i LAN rutera:

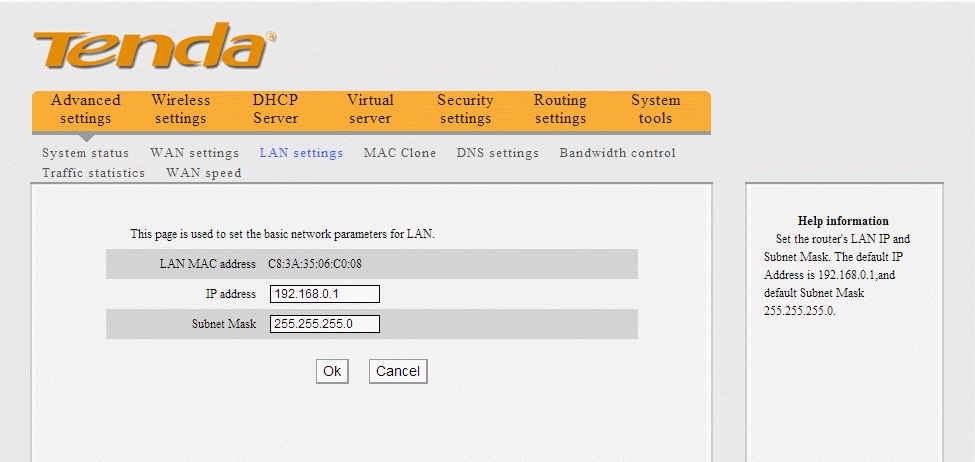

Ustawienia IP dla interfejsu LAN:

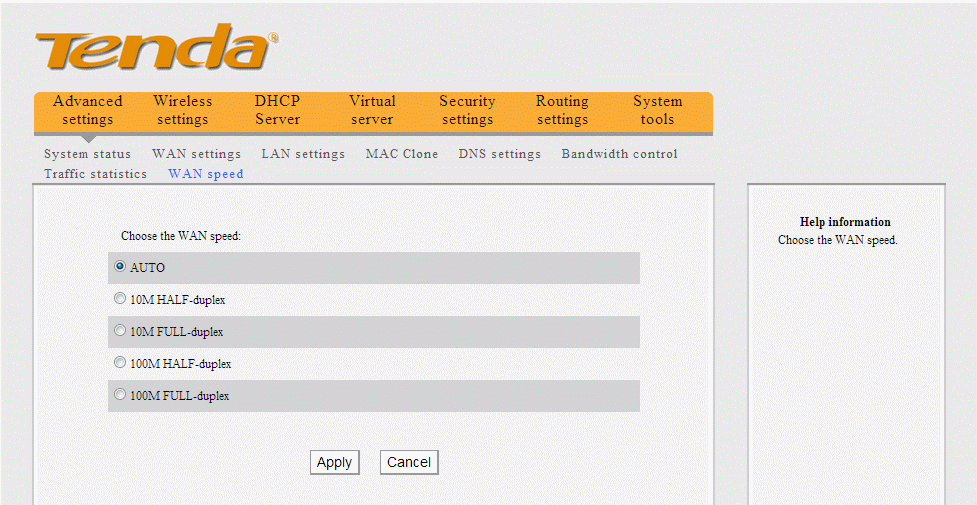

Ustawiamy negocjację prędkości, porty zestawiają się maksymalnie na 100MFD:

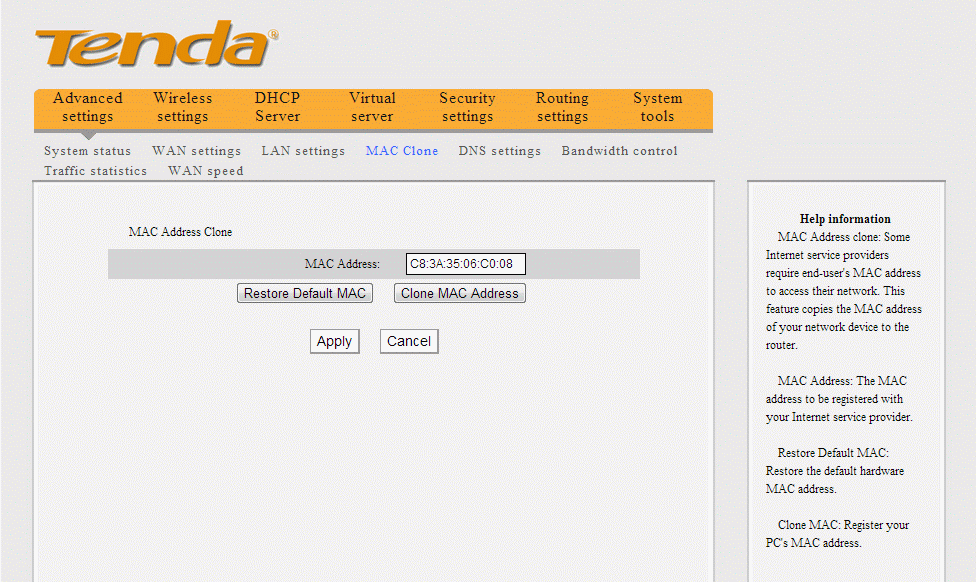

Router pozwala na klonowanie adresu MAC:

Uzyskane rezultaty w trybie ROUTER
(pomiędzy interfejsami LAN [egress] i WAN [ingress]) to:

Pakiet [B] Transfer [Mb/s] Transfer [pakiet/s] Straty pakietów
50 8,26 32760 37%
100 16,0 31969 36%
200 31,9 28830 31%
300 44,6 26132 29%
400 63,6 23658 17%
500 81,1 21920 7,4%
600 89,9 18768 0%
700 91,2 16318 0%
800 92,2 14434 0%
900 93,0 12940 0%
1000 93,6 11725 0%
1100 94,1 10721 0%
1200 94,6 9873 0%
1300 95,0 9150 0%
1400 95,3 8525 0%

Uzyskane wyniki w trybie BRIDGE (pomiędzy dwoa interfejsami LAN):

Pakiet [B] Transfer [Mb/s] Transfer [pakiet/s] Straty pakietów
50 13,1 32609 0%
100 25,8 32025 0%
200 50,2 30281 0%
300 63,0 26172 0%
400 77,6 24275 0%
500 87,2 21980 0%
600 90,1 18769 0%
700 91,4 16318 0%
800 92,2 14434 0%
900 93,0 12939 0%
1000 93,6 11726 0%
1100 94,2 10721 0%
1200 94,6 9874 0%
1300 95,0 9151 0%
1400 95,5 8527 0%

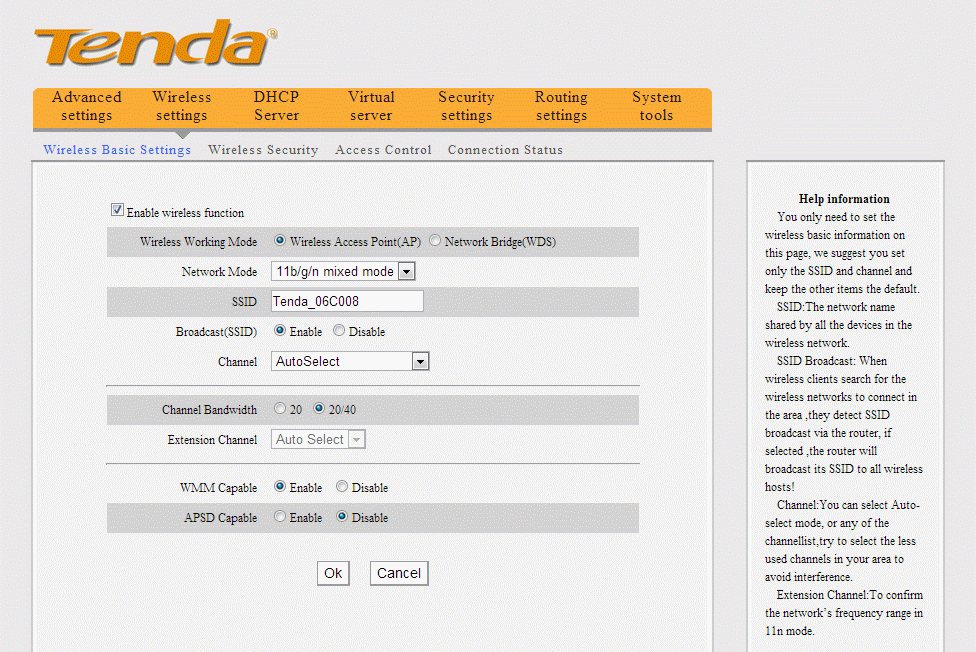

Test dwóch urządzeń połączonych poprzez WIFI, tryb 20/40MHz, 802.11b+g+n ustawienia "Wireless Settings" na obu urządzeniach:

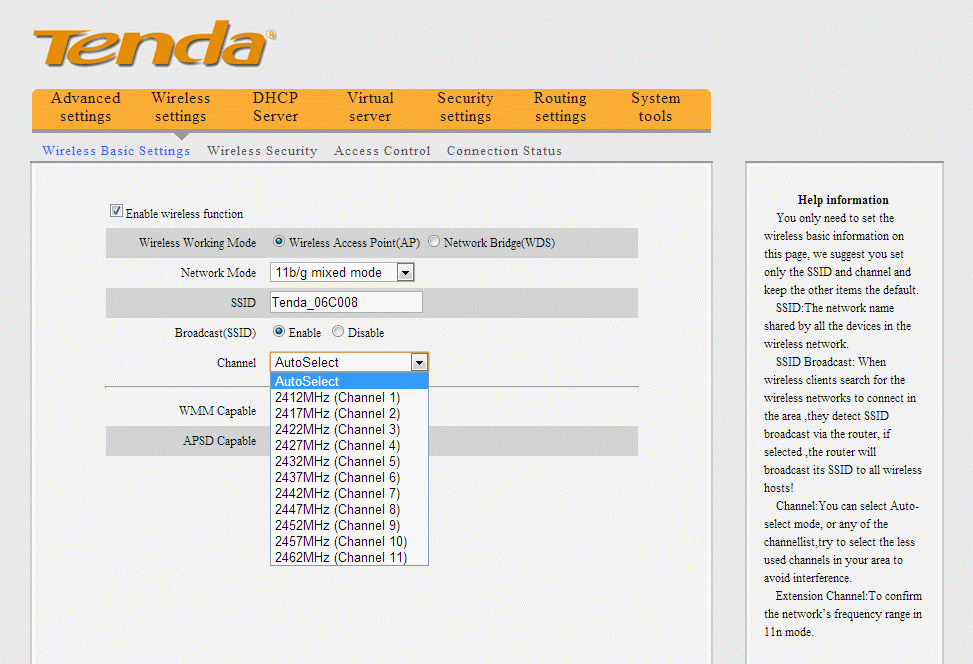

Dostępne są standardowe dla naszego kraju częstotliwości kanałów:

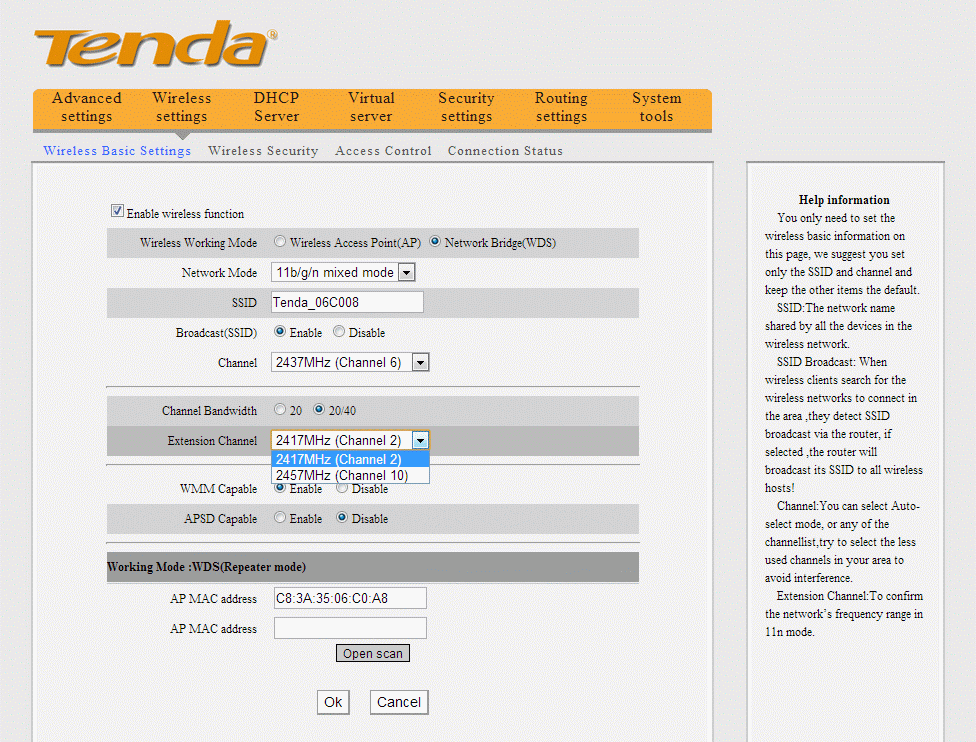

Wybieramy kanał rozszerzający pasmo poniżej wybranego kanału 6-go, i ustawiamy WDS krzyżowo dla obu urządzeń:

Drugi test przeprowadzamy dla standardowej szerokości kanału 20MHz.

Uzyskane rezultaty w tabeli poniżej:

Pakiet [B] Duplex WDS 20 MHz [Mb/s] Duplex WDS 40 MHz [Mb/s]
50 3,64 4,40
100 6,84 8,82
200 13,0 17,9
300 15,0 25,6
400 17,1 30,1
500 20,6 38,7
600 21,5 39,9
700 22,0 40,7
800 22,1 41,0
900 24,7 41,4
1000 24,9 44,4
1100 25,4 48,9
1200 25,6 50,4
1300 25,8 51,2
1400 26,3 52,0

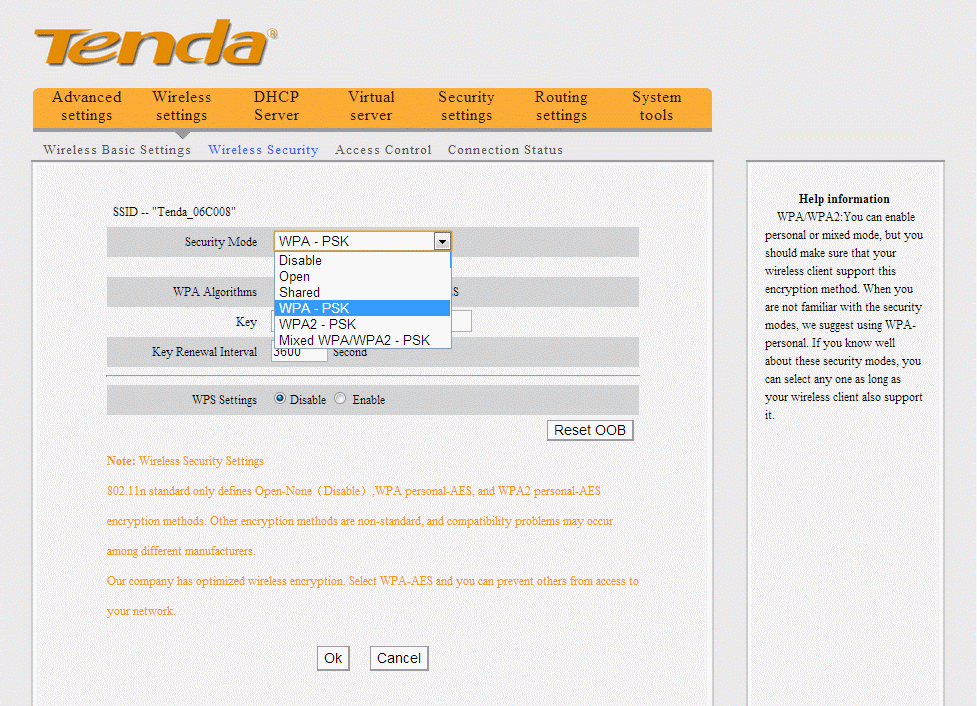

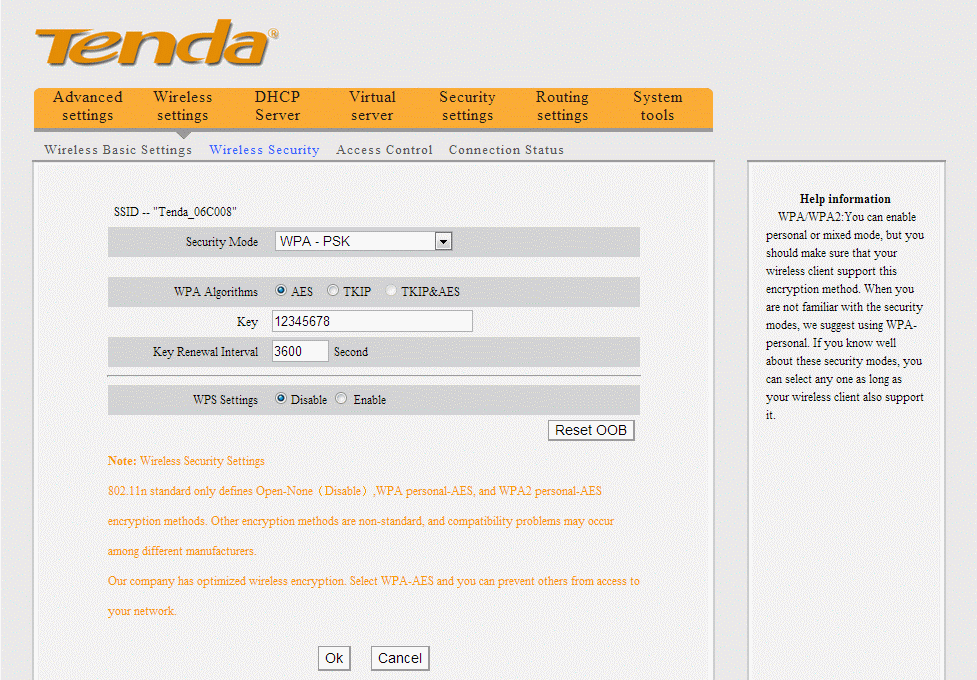

Urządzenie posiada najpopularniejsze metody zabezpieczenia transmisji:



Pobór energii

Zmierzony pobór energii dla jednego urządzenia to 3W.
