 Bestpartner » Testy Bestpartner

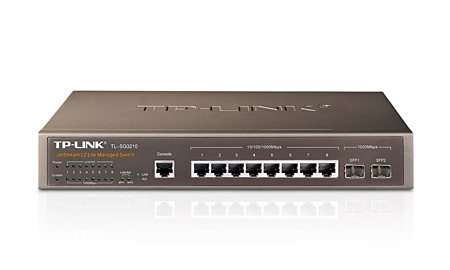

Switch TP-Link JetStream L2 TL-SG3210

Urządzenie TP-LINK JetStream™ Lite TL-SG3210 to zarządzalny przełącznik wartstwy 2 wyposażony w 8 portów 10/100/1000Mb/s. Zapewnia wysoką jakość pracy, zaawansowaną obsługę funkcji QoS, strategie ochrony przed zagrożeniami oraz funkcje zarządzania siecią w warstwie 2. Ponadto, przełącznik wyposażony jest w 2 sloty Gb SFP umożliwiające bardziej uniwersalne wykorzystanie urządzenia w sieci. Przełącznik TL-SG3210 to oszczędne rozwiązanie do zastosowań w małych i średnich firmach. Urządzenie TL-SG3210 wspiera funkcje zarządzania ruchem sieciowym i ochrony sieci przed zagrożeniami. Wiązanie IP-MAC-Port-VID, oraz listy kontroli dostępu (ACL, od L2 do L4) chronią sieć przed takimi zagrożeniami, jak broadcast storm, ataki ARP oraz DoS (Denial-of-Service), itp. Funkcja Quality of Service (QoS, od L2 do L4) umożliwia kierowanie ruchem sieciowym zapewniając płynną i szybszą transmisję danych. Do zarządzania przełącznikiem służy przyjazny interfejs dostępny przez przeglądarkę internetową, konsola CLI lub wykorzystanie protokołów SNMP oraz RMON. Zapewnia to łatwą instalację i konfigurację ustawień przy mniejszych przestojach. W pełni zarządzalny przełącznik TL-SG3210 TP-LINK JetStreamTM L2 stanowi idealne rozwiązanie dla zespołów roboczych i oddziałów firmy wymagających ekonomicznego rozwiązania zapewniającego gigabitową transmisję.

Test wydajności

Dla potrzeb testów podłączono generatory pakietów UDP do wszystkich 8 miedzianych portów switcha w następującej konfiguracji:

Ingress port Egress port
1 8
2 7
3 6
4 5

Uzyskane wyniki w zależności od wielkości generowanych pakietów:

Pakiet [B] Przepustowość
(per port)
MB/s
Przepustowość
(zbiorcza)
Mb/s
Najmniejsze opóźnienie [us]
32 382 12 177 3.19
64 763 12 209 3.49
128 869 13 904 4.11
256 936 14 976 4.89
512 950 15 201 7.37
768 971 15 537 9.98
1024 980 15 859 12.11
1472 989 15 825 15.66

Ustawienia VLAN (802.11Q)

Switche TL-SL3210 posiadają obsługę VLAN 802.11Q, których przykładową konfigurację i działanie przedstawiamy poniżej.

Po zalogowaniu się do switcha (domyślny login i hasło to "admin", adres IP to 192.168.0.1), pojawią się ogólne informacje o switchu, jak uptime, wersja oprogramowania, adres IP, adres MAC. Na górze widoczny jest podgląd portów. Zielony kolor oznacza port zestawiony w 1000Mb FD, porty w kolorze zółtym oznaczają 10 i 100Mb FD/HD:

Aby przejść do ustawień VLAN wybieramy z menu po lewej pozycję VLAN, otworzy się wtedy pierwsze pod-menu tj 802.1Q VLAN.

Domyślnie switch posiada VLAN natywny nr 1 (którego nie możemy usunąć), i który jest przypisany do wszystkich portów switcha:

Zmieniając zakładkę górnego menu z "VLAN Config" na "Port Config" wyświetlimy podgląd konfiguracji portów:

Każdemu portowi można przypisać jeden z trzech typów trybów pracy VLAN, które definiują, jak traktowane są oznakowane i nieoznakowane ramki:

ACCESS - domyślnie rozpakowuje (tj. wysyła nieoznaczone) ramki które opuszczają dany port, można na nim zdefiniować tylko jeden VLAN, akceptuje pakiety nieoznakowane lub takie które mają jego własny VLAN ID.

TRUNK - domyślnie oznacza ramki opuszczające port, może obsługiwać wiele VLANów.

GENERAL - domyślnie oznacza ramki opuszczające port, może obsługiwać wiele VLANów, pozwala na ustawienie PVID i mieszanie ramek oznakowanych i nieoznakowanych w kierunku wyjścia z portu.

Ustawiamy port 1 jako TRUNK:

Po przejściu do zakładki "VLAN Config" mamy możliwość zdefiniowana nowego VLANu i przypisania do niego portów:

Tworzymy VLAN o numerze 2 z dostępnych 4093 numerów VLANów, i przypisujemy go do portu 1 i portu 2, zaznaczając je w kolumnie "selected". Wybór potwierdzamy przyciskiem "Apply":

Pojawi się informacja "VLAN creation succeed", oraz tablica VLAN, w której porty 1 i 3 do 10 przypisane są do VLANu domyślnego nr 1, a porty 1 i 2 do domyślnego VLANu nr 2. Port nr 1 może być przypisany do kilku VLANów, gdyż jest typu TRUNK:

Oczywiście możemy przypisać kilka portów do jednego VLANu, dla przykładu po naciśnięciu przycisku "Create" utworzymy VLAN nr 3, z portami 1, 3 i 4:

Oto efekt w tablicy VLANów:

Można również utworzyć VLAN, który nie będzie mieć przypisanych żadnych fizycznych portów na switchu:

Efekt poniżej, VLAN o numerze 20 w kolumnie "Members" nie posiada żadnych portów, które są przypisane do tego VLANu:

Jeżeli utworzymy kolejny VLAN nr 4 i przypiszemy go do portu typu ACCESS, który wcześniej był przypisany do innego VLANu, to port ten zostanie usunięty ze starego VLANu (nr 3) i przypisany do VLANu nowego (nr 4):

Taki będzie rezultat po zatwierdzeniu przyciskiem "Apply":

Można zdefiniować wiele portów typu TRUNK, np. gdy używamy w sieci wielu switchy i chcemy pomiędzy nimi rozsyłać ramki w VLANach, dla przykładu zdefiniujemy jeszcze port 8 jako TRUNK:

Oto efekt, dla tak zdefiniowanych portów typu TRUNK można przypisać VLANy, które nie są nawet rozpakowywane na danym switchu, ale chcemy przez dany switch tranzytować je do kolejnych switchy w sieci:

W zakładce System IP z menu System / System info, możemy oprócz adresacji IP zdefiniować również tzw "Management VLAN". Jest to VLAN który ma dostęp do interfejsu zarządzania switchem. Domyślnie jest to VLAN nr 1, ale możemy zdefiniować inny nr VLAN, i tylko z tego VLANu będzie możliwe zarządzanie switchem:
