8LEVEL WRT-150 AP/ROUTER - testy wydajności pakietowej

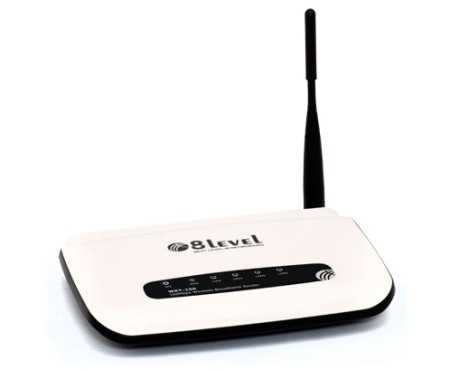

Router bezprzewodowy 8level WRT-150 łączy w sobie funkcje punktu dostępowego (AP), przełącznika 4-ro portowego, firewalla oraz routera z funkcją translacji NAPT. Pozwala on na łatwe i bezpieczne współdzielenie dostępu do Internetu i plików. Urządzenie jest zgodne ze standardami 802.11n(Draft 2.0)/b/g i pracuje w trybie 1T1R.

Testy wydajności Ethernet

Testy przeprowadzamy za pomocą dwóch stacji roboczych generujących pakiety UDP z użyciem programu iperf.

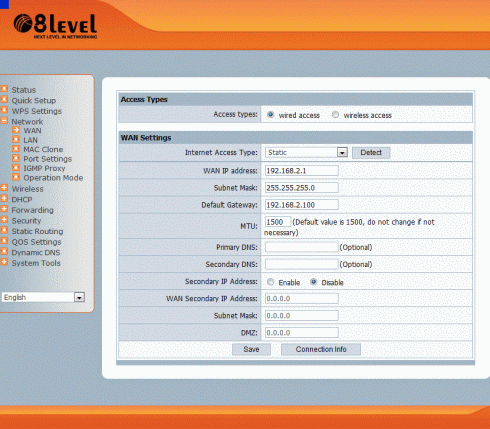

Ustawiamy adresację dla interfejsów WAN i LAN rutera:

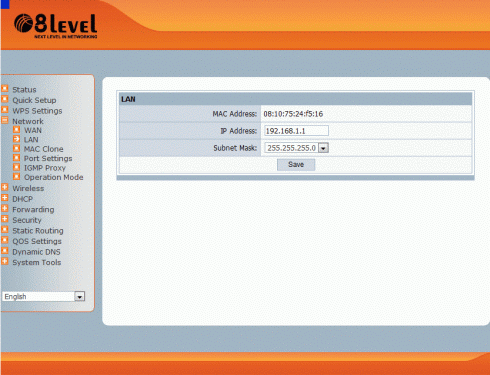

Ustawienia IP dla interfejsu LAN:

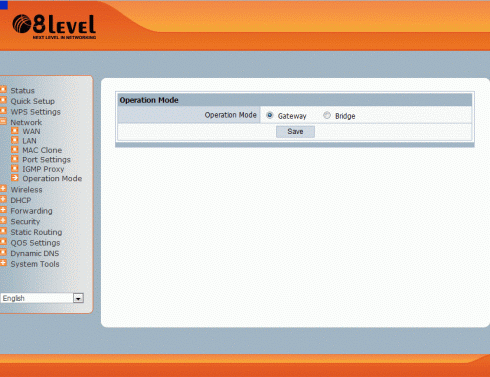

Włączamy tryb pracy rutera:

Uzyskane rezultaty w trybie ROUTER to:

Pakiet [B] Duplex [Mb/s] Wysył [Mb/s] Duplex [pakiet/s] Wysył [pakiet/s]
50 3,6 13,9 9437 36438
100 5,7 27,4 7471 35914
200 10,8 47,7 7078 31261
300 15,9 64,1 6947 28006
400 20,9 75,2 6849 24642
500 25,4 88,2 6658 23121
600 30,1 90,0 6575 19661
700 34,8 91,3 6516 17096
800 38,9 92,3 6373 15122
900 42,9 93,1 6248 13559
1000 46,8 93,7 6134 12281
1100 50,6 94,3 6029 11236
1200 53,8 94,7 5876 10344
1300 57,8 95,1 5828 9588
1400 61,2 95,4 5730 8932

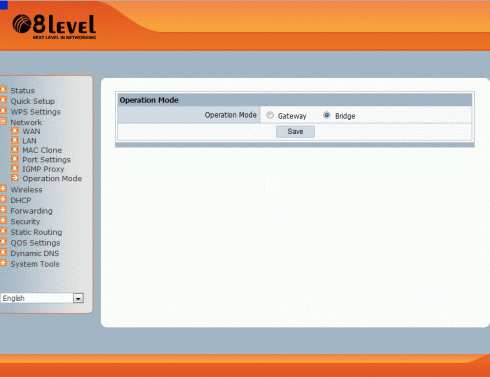

Zmieniamy tryb pracy na BRIDGE:

Uzyskane wyniki w trybie BRIDGE:

Pakiet [B] Duplex [Mb/s] Wysył [Mb/s] Duplex [pakiet/s] Wysył [pakiet/s]
50 25,3 15,4 66322 40370
100 23,4 30,7 30671 40239
200 44,1 61,1 28901 40042
300 61,0 81,9 26651 35783
400 74,0 85,8 24248 28115
500 84,6 88,3 22177 23147
600 90,0 90,1 19661 19683
700 91,4 91,4 17114 17115
800 92,4 92,4 15139 15139
900 93,1 93,2 13559 13573
1000 93,8 93,8 12296 12295
1100 94,3 94,3 11236 11236
1200 94,8 94,8 10355 10355
1300 95,2 95,2 9600 9599
1400 95,5 95,5 8941 8940

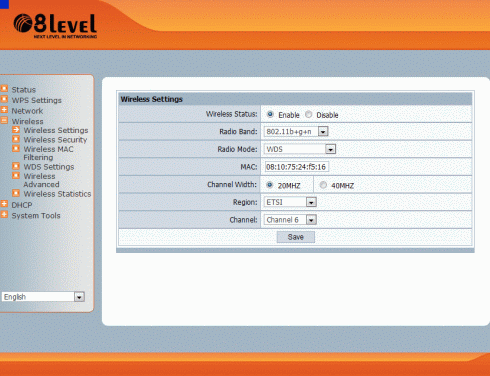

Test dwóch urządzeń połączonych poprzez WIFI w trybie WDS, tryb 20MHz, 802.11b+g+n ustawienia "Wireless Settings" na obu urządzeniach:

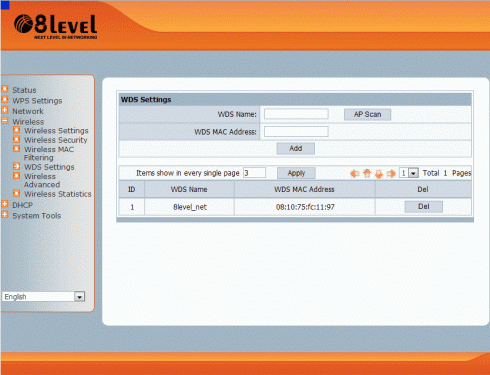

Ustawiamy WDS krzyżowo dla obu urządzeń:

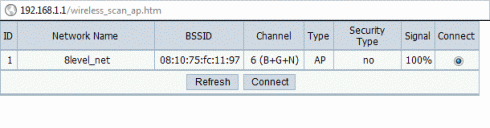

Poziom sygnału wynosi 100%:

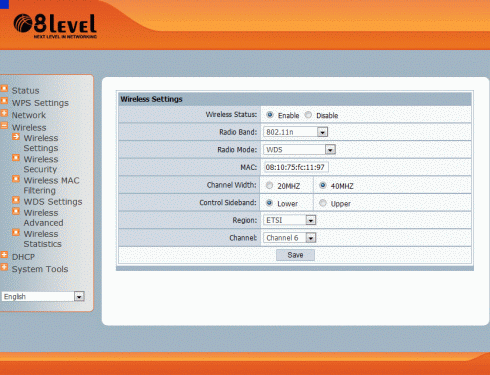

Drugi test przeprowadzamy dla większej szerokości kanału 40MHz, korzystając z rozszerzenia 802.11N:

Uzyskane rezultaty w tabeli poniżej:

Pakiet [B] Duplex WDS 20 MHz [Mb/s] Duplex WDS 40 MHz [Mb/s] 20 MHZ [pakiet/s] 40 MHz [pakiet/s]
50 2,43 2,91 6370 7628
100 4,56 5,86 5977 7681
200 13,7 16,6 8978 10879
300 15,8 18,6 6903 8126
400 18,2 26,1 5964 8552
500 19,8 31,7 5190 8310
600 21,5 35,5 4697 7755
700 21,2 36,1 3970 6760
800 22,1 40,5 3621 6636
900 23,6 43,4 3437 6321
1000 23,8 42,4 3120 5557
1100 24,2 43,6 2884 5195
1200 24,4 44,4 2665 4850
1300 24,6 45,2 2480 4557
1400 25,1 48,7 2350 4559



Pobór energii

Zmierzony pobór energii dla jednego urządzenia to 2W.
