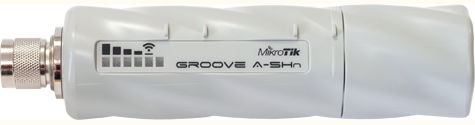

Mikrotik Groove A5-Hn



Mikrotik Groove A-5Hn jest urządzeniem do zastosowań zewnętrznych. Posiada zainstalowany system Mikrotik RouterOS, co czyni go w pełni kompatybilnym z pozostałymi urządzeniami Mikrotik. Urządzenie posiada konektor N-męski umożliwiający bezpośrednie podpięcie do anteny. Port ethernet 10/100 Mb jest wodoodporny, co skutecznie zabezpiecza urządzenie przed szkodliwym działaniem czynników zewnętrznych. Groove 5HN wyposażony został w moduł radiowy o mocy 200 mW w standardzie 802.11a/n. Licencja level 4 powiększa skale zastosowań urządzenia. Oprócz trybu "klient", możliwości zestawienia połączenia punkt-punkt, otrzymujemy możliwość zastosowania Groove 5Hn jako punkt dostępowy. Sygnalizacyjne diody LED pokazując siłę sygnału czynią montaż łatwiejszym. Urządzenie pracuje w oparciu o nowy protokół Nv2, wykorzystujący technologie TDMA, który pozwala na lepsze wykorzystanie pasma.

Testy urządzeń

Konfiguracja pierwszego urządzenia Mikrotik #1:

Bridge - domyślnie (Mikrotik #1):

Adresacja IP domyślnie (Mikrotik #1):

WDS ustawiamy na dynamic, domyślny bridge dla WDS to bridge1 (Mikrotik #1):

Urządzenia zestawiamy w trybie WDS, zakres 5GHz N i dla najwyższej dostępnej szerokości kanału 20MHz, kanał 36 (Mikrotik #1):

Pozostawiamy wyłączone Nstreme (Mikrotik #1):

Konfiguracja drugiego urządzenia Mikrotik #2:

Adres IP ustawiamy na 192.168.88.2:

Bridge pozostawiamy domyślnie, aby użyć go później z WDS (Mikrotik #2):

Wlan na urządzeniu #2 ustawiamy analogicznie jak Mikrotik #1, w trybie WDS, zakres 5GHz N i dla najwyższej dostępnej szerokości kanału 20MHz, kanał 36:

Pozostawiamy wyłączone Nstreme (Mikrotik #2):

Sygnał dla testowego mostu radiowego jest na poziomie 60dBm:

Pomiar przepustowości UDP/receive:

Pomiar przepustowości UDP/send:

Pomiar przepustowości UDP/both:

Ustawiamy Nstreme, jedno z urządzeń (Mikrotik #2) musi pracować w trybie "station-wds", a drugie (Mikrotik #1) w "ap bridge" lub "bridge", poniżej obraz zmiany zastosowanej w Mikrotik #2:

Włączamy Nstreme na obu urządzeniach (Mikrotik #1 i Mikrotik #2):

Pomiar przepustowości UDP/receive z urządzenia Mikrotik #2:

Pomiar przepustowości UDP/send:

Pomiar przepustowości UDP/both:

Pomiar przepustowości TCP/both:

Niestety pomiary za pomocą TCP nie są miarodajne przy większych przepustowościach, ze względu na obciążenie procesora przez generowanie pakietów:

Testy dla szerokości kanału 5MHz (przestawiamy szerokość kanału dla obu urządzeń Mikrotik #1 i Mikrotik #2):



Pomiar przepustowości UDP/receive:

Pomiar przepustowości UDP/send:

Pomiar przepustowości UDP/both:

Testy dla szerokości kanału 10MHz (poniżej zrzuty ustawień kolejno dla Mikrotik #1 i Mikrotik #2):



Pomiar przepustowości UDP/receive z Mikrotik #2:

Pomiar przepustowości UDP/send:

Pomiar przepustowości UDP/both:



Pobór energii

Zmierzony pobór energii dla jednego urządzenia Groove to 4,55W.
