Połączenie point-to-point 5 GHz z użyciem urządzeń CA8-4 oraz anten PANEL MAX (zestaw Bridge)


1. Konfiguracja urządzenia #1

Urządzenie #1 należy podłączyć kablem ethernetowym (cross) do komputera. Komputerowi ustawiamy adres IP np. 192.168.1.10:

Po ustawieniu adresu IP sprawdzamy, czy urządzenie odpowiada, np. wpisując w wierszu poleceń polecenie: ping 192.168.1.1

Jeśli wszystko jest w porządku, urządzenie powinno odpowiadać na żądania ICMP. Kolejnym krokiem jest otwarcie w przeglądarce WWW panelu do zarządania urządzeniem poprzez wpisanie w pasek adresu: http://192.168.1.1/. Powitać powinna nas taka strona:

Wybieramy Setup Wizard, co spowoduje żądanie zalogowania się za pomocą hasła:

Domyślne hasło to: password, takie też wpisujemy i przechodzimy do pierwszego kroku, konfiguracji czasu. Jest ona pobierana z pracującego komputera, więc jeśli jest na nim prawidłowo ustawiona godzina i strefa czasowa, wystarczy nacisnąć przycisk NEXT.

Następnym krokiem jest konfiguracja IP urządzenia. Jeśli zmieniamy domyślny adres IP, należy pamiętać, by zmienić go również w pasku adresu przeglądarki, oraz by wpisać istniejącą bramę domyślną! Zmiany zatwierdzamy przyciskiem NEXT:

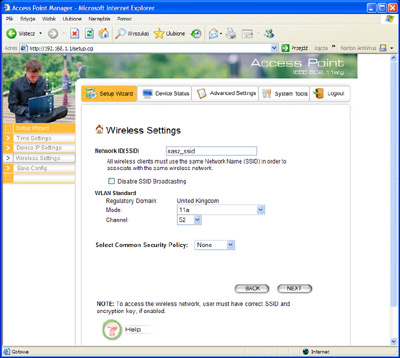

Kolejnym krokiem jest konfiguracja interfejsu radiowego. W pole Network SSID wpisujemy wybraną przez nas nazwę sieci. W polu Mode należy wybrać 11a (czyli standard 802.11a - 5 GHz), oraz w polu Channel wybrany kanał pracy (w przykładzie jest to 52):

Zmiany zatwierdzamy przyciskiem NEXT, oraz w następnej zakładce zapisujemy całość zdefiniowanych ustawień przyciskiem FINISH.

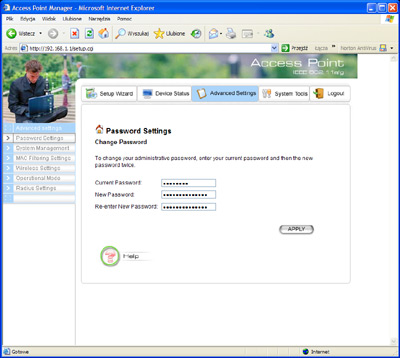

Po pojawieniu się ekranu powitalnego wybieramy Advanced Settings, gdzie pierwszą możliwością jest zmiana domyślnego hasła na wybrane przez nas:

Po zmianie hasła zdefiniujemy sposób zarządzania urządzeniem: użycie UPnP, zmianę domyślnego portu WWW itp.:

Kolejny krok to ustawienia dotyczące dostępu do urządzenia. Jako, że będzie ono pracowało w trybie Bridge, wyłączamy dostęp dla klientów bezprzewodowych ustawiając: Enable GRANT address control list, do listy uprawnionych do dostępu MAC adresów nie dodajemy żadnego. Zmiany akceptujemy przyciskiem APPLY.

Następny krok to zaawansowane ustawienia interfejsu radiowego. Najważniejszą sprawą tutaj jest zmiana czasu oczekiwania ACK ACKTimeout11a na wartość maksymalną: 255 (będziemy ją potem zmieniać na wartość wyliczoną z odpowiedniego wzoru).

W następnym kroku ustawiamy tryb pracy urządzenia Wireless Distribution System (Bridge Mode) i zatwierdzamy przyciskiem APPLY:

Należy jeszcze zdefiniować adres MAC interfejsu radiowego urządzenia #2, z którym będzie utworzone połączenie. W pole Peer name wpisujemy nazwę drugiego węzła, w pole MAC address adres MAC jego interfejsu radiowego (jest to zawsze numer o 1 "mniejszy" od znajdującego się na obudowie urządzenia, można go odnaleźć w zakłądce Device Settings po lewej stronie). Dodajemy do listy naciskając przycisk ADD:

Dodany węzeł powinien pojawić się w tabeli poniżej:

Przechodzimy do zakładki Tools i przeładowujemy urządzenie poleceniem Reboot:

2. Konfiguracja urządzenia #2

Konfiguracja urządzenia #2 odbywa się analogicznie jak urządzenia #1, z wyjątkiem ustawień IP, gdzie zapewne zechcemy ustawić inny adres IP niż w urządzeniu #1, oraz ustawień Operational Mode w części Advanced Settings. Tutaj w pole Peer name wpisujemy nazwę węzła pierwszego i adres MAC interfejsu radiowego urządzenia #1:

Pozostałe ustawienia są takie same jak w urządzeniu #1.

3. Zestawienie połączenia.

Zestaw urządzenie+antena najlepiej podłączyć do przenośnego komputera, oraz wstępnie ustawić antenę w kierunku gdzie znajduje się zestaw #2.

Obserwując czas wysłania i powrotu żądania ICMP do drugiego urządzenia, wizujemy antenę, tak by uzyskać jak najmniejszy czas i brak strat pakietów. Małe pakiety bez wizowania nie napotykają co prawda trudności:

ale wielkie nie mają szans na dotarcie do celu:

Test transferu nie pozostawia wątpliwości co do słabego zestawienia połączenia:

Po dobrym dostrojeniu anten sytuacja zmienia się znacznie:

Dodatkowo, można próbować dostroić połączenie przeprowadzając test tranfseru i odpowiednio zmieniając parametr ACKTimeout11a zależnie od odległości pomiędzy nimi, na obu urządzeniach wg wzoru ACK = ( 9 + d / 300 ) * 2 + 5, gdzie zmienna d oznacza dystans pomiędzy urządzeniami w metrach (zmiana wymaga rebootu urządzeń).

Przykładowo dla przedstawionego wyżej przykład dystans pomiędzy urządzeniami wynosił 9.5 km. Dla ACKTimeout11a o wartości 255, test transferu wykazał maksymalną przepustowość na poziomie 1200kB/s, natomiast po ustawieniu wartości zgodnie ze wzorem na 86, transfer maksymalny zwiększył się do 1380kB/s.
