 Bestpartner » Pomoc techniczna, porady, certyfikaty


Wybór optymalnego kabla


Jak wybrać najlepsze okablowanie dla instalacji WLAN?

Najlepsze są kable o niskim tłumieniu, które winny mieć impedancję 50 Ohm.

Należy także zwrócić uwagę na minimalny promień skrętu kabla (zapewnia odpowiednio niski poziom tłumienia i brak uszkodzeń kabla) oraz jego wytrzymałość i parametry mechaniczne.

W trudnych warunkach pracy warto też zapoznać się ze skutecznością ekranowania danego kabla. Kabel ekranowany tłumi obce pola magnetyczne, ma to szczególne znaczenie w przypadku układania tras kablowych w korytach lub w listwach.

Im dłuższa długość kabla, tym większe jego tłumienie, dlatego należy pamiętać o zachowywaniu jak najmniejszej długości okablowania.

Przedstawiamy Państwu polecane przez nas kable:

I. Okablowanie dla instalacji pracujących w pasmie 2.4 GHz:


H-155
H-500
H-1000


Nazwa



H-155



H-1000


H-500
Pojemność [pF/m] 82 80 82
Skut. ekranowania [dB] 81 83 81
Rez. wewn.[ohm/km] 15 - -
Rez. zewn.[ohm/km] 32 - -
Tłum. 50MHz [dB/100m] 6,5 2,7 2,9
  100MHz [dB/100m] 9,3 3,9 4,1
  200MHz [dB/100m] 13,1 5,7 6,0
  500MHz [dB/100m] 16,6 9,6 10,0
  800MHz [dB/100m] 21,6 12,3 13,0
1000MHz [dB/100m] 30,9 13,9 14,6
1750MHz [dB/100m] 42,3 19,4 20,3
2000MHz [dB/100m] 45,2 21,2 21,7
2400MHz [dB/100m] 49,6 23,2 24,2
5200MHz [dB/100m] - - -
5800MHz [dB/100m] - - -

II. Okablowanie dla instalacji pracujących w pasmach 5.x GHz:

W tych pasmach częstotliwości polecamy szczególnie kable CNT o niskiej tłumienności w wyższych częstotliwościach.

Nazwa



CNT-200



CNT-300



CNT-400

Pojemność [pF/m] 80,4 79 78,4
Skut. ekranowania [dB] 85 85 85
Rez. wewn.[ohm/km] 17,6 6,96 4,6
Rez. zewn.[ohm/km] 16,1 7,25 5,4
Tłum. 50MHz [dB/100m] 7,4 4,5 2,9
  100MHz [dB/100m] 10,5 6,4 4,1
  200MHz [dB/100m] 15 9 5,7
  500MHz [dB/100m] 23,8 14,4 9,3
  800MHz [dB/100m] 30,1 18,3 12,0
1000MHz [dB/100m] 34,1 20,8 13,4
1750MHz [dB/100m] 45,4 27,8 18,1
2000MHz [dB/100m] 48,8 30 19,4
2400MHz [dB/100m] 53,4 33 21,5
5200MHz [dB/100m] 80,6 49,9 32,6
5800MHz [dB/100m] 85,4 52,9 33,6

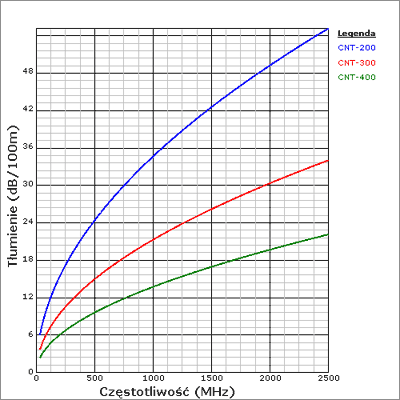

Charakterystyka tłumienia dla kabli CNT:
